Lösungen

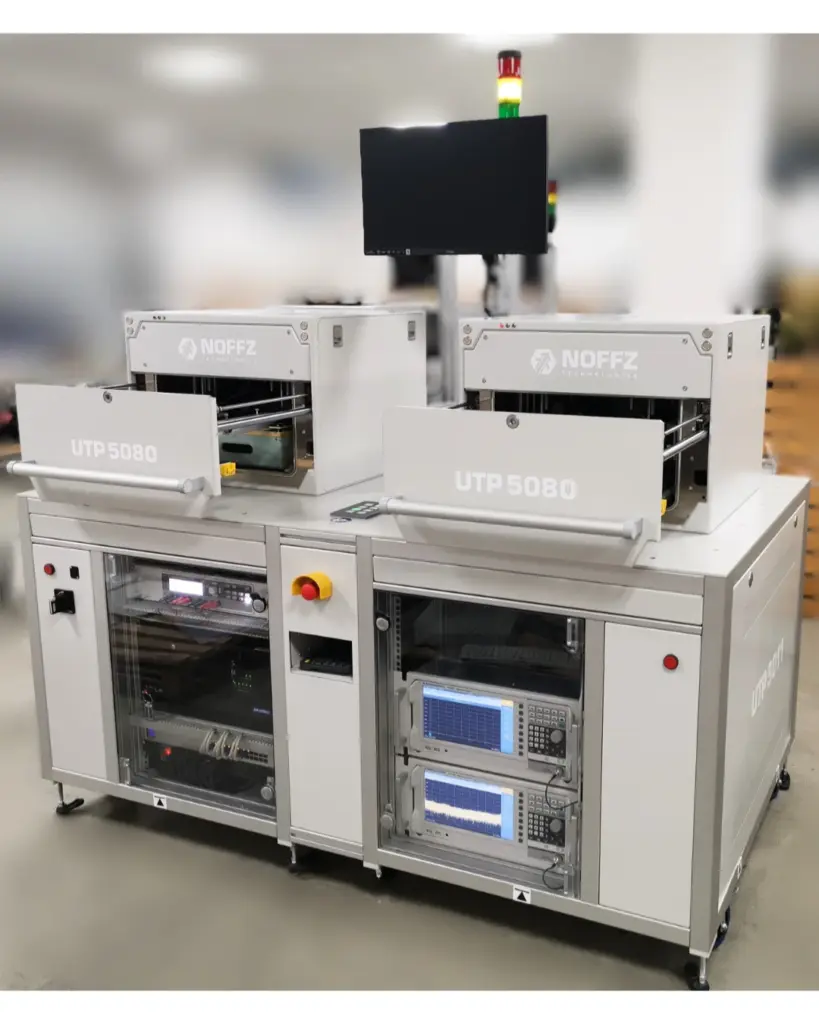

Die nächste Generation von Smart Energy Metern kombiniert präzise Messfunktionen mit drahtloser Kommunikation (wM-Bus & GSM) und erfordert genaues, hochdurchsatzfähiges RFTesting sowie vollständige Automatisierung für die Serienproduktion. NOFFZ hat eine modulare, automatisierte Testlösung entwickelt, um diese komplexen Anforderungen zu erfüllen.

Highlights:

• Erweiterte RF-Abschirmung: Hohe Dämpfung und minimale Reflexionen für zuverlässige RFMessungen.
• Modulares Fixture-Design: Austauschbare Kassetten für bis zu sechs DUT-Varianten in einem
  Setup.
• Vollständige Automatisierung: QR-Code-Scanning, Kontaktierung und Verriegelung für effiziente
  Testzyklen.
• Multi-Protokoll-Integration: Nahtlose Unterstützung für drahtlose und serielle Schnittstellen
  ohne Störungen.
• Skalierbar & Kosteneffizient: Vom Prototyp bis zur Serienproduktion mit geräteübergreifender
  Kompatibilität.

Diese Lösung unterstützt die Produktion in Slowenien und Ägypten und liefert Geschwindigkeit,
Genauigkeit und Flexibilität für das Smart-Energy-Testing.

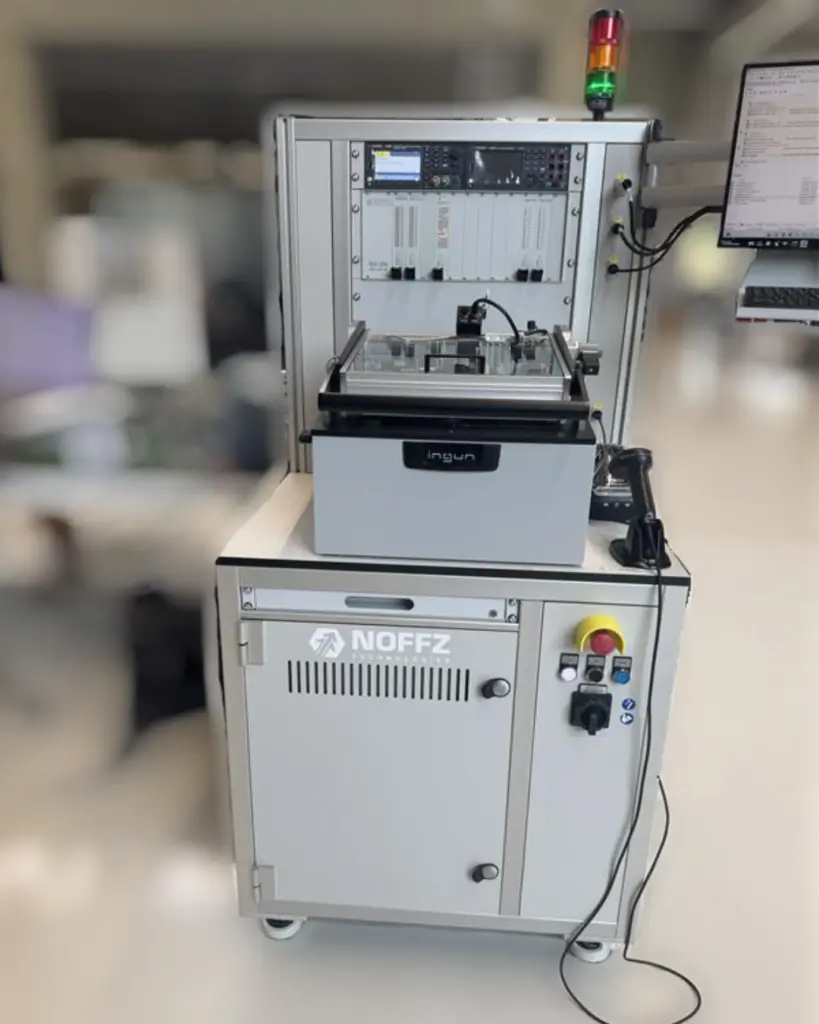

NOFFZ Technologies hat fur (Bender GmbH & Co. KG) einen fuhrenden Anbieter von Systemen zur Sicherheit und lntelligenz elektrischer Anlageneinen einen weiteren End-of-Line-Tester entwickelt, der speziell fur die Prufung van Ladereglern in Wallboxen konzipiert ist. Der neue Tester basiert auf den 2023 gelieferten Systemen, wurde jedoch fur die aktuellen Anforderungen angepasst und erweitert. Weitere Charge-Controller-Anwendung sind basierend auf den drei gelieferten Testsystemen geplant.

Highlights:

• Prufung des Ladereglers mit Fehlerstromerkennung, dynamischem Lastmanagement, Control Pilot, WLAN/Ethernet und 4G
• UTP Variant-Editor ermoglicht flexible Testsequenzen und Untervarianten fur komplexe Produktfamilien
• lngun-Adapter fur zwei Wechselkassetten mit Nadelkontaktierung sorgt fur schnelle und sichere Pruflings-Kontaktierung
• Bewahrte NOFFZ-Komponenten wie SCU und UTP Suite steuern die Tests, erfassen Oaten und dokumentieren Ergebnisse

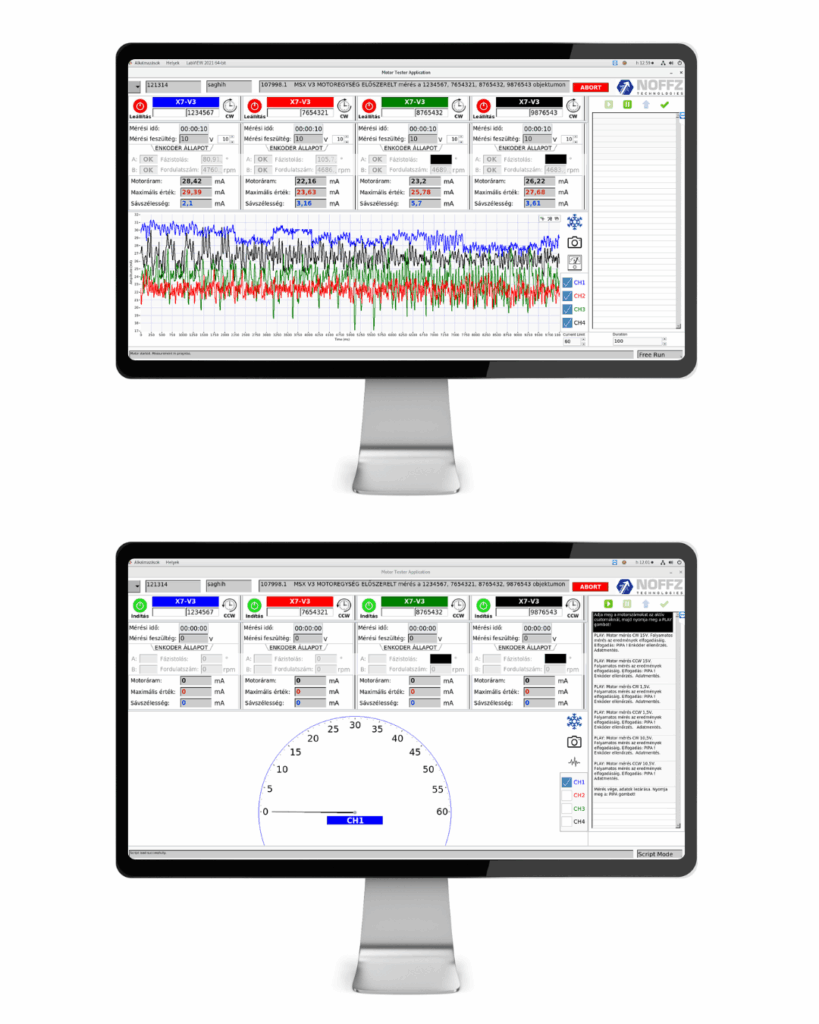

Mediagnost, ein Tier-1-Zulieferer von Philips Medical Systems, benötigte eine zuverlässige und effiziente Lösung zur Prüfung von Motoren für Röntgengeräte und andere medizinische Geräte. NOFFZ entwickelte in Zusammenarbeit mit Mediagnost ein LabVIEW- und Linux-basiertes Testsystem, das den Prozess automatisiert und die Echtzeitmessung von Motordrehzahl und elektrischer Leistung ermöglicht. Die Lösung kann bis zu vier Motoren gleichzeitig testen, bietet vorprogrammierte Skripte oder eine manuelle Steuerung und speichert die Ergebnisse automatisch zur Überprüfung. Mediagnost hat es geschafft, die Lösung in ihr eigenes System zu integrieren. Das gesamte Messsystem läuft in einer virtualisierten Umgebung.

Highlights:

• Schnellere und flexiblere Tests: Reduzierte Testzeiten bei gleichzeitiger Anpassungsfähigkeit
  an verschiedene Anforderungen.
• Verbesserte Genauigkeit und Datenverfolgung: Erhöhte Zuverlässigkeit und vereinfachte
  Einhaltung von Industriestandards.
• Eine skalierbare Plattform: Ein zukunftssicheres System, das sich an neue Anforderungen
  anpassen kann.

Ein Innovationsspezialist für sicherheitskritische, drahtlose Konnektivitätsanwendungen suchte nach einer Lösung zur genauen Prüfung komplexer 5G-Dual-SIM-Modems und fand sie mit dem NOFFZ Base Station Emulator.

Unser privater Mobilfunknetz-Emulator ermöglicht die präzise Nachbildung realer Mobilfunkumgebungen im Labor und überwindet damit die Einschränkungen herkömmlicher Prüfmethoden.

Highlights:

• Testumgebung für Dual-SIM-5G-Modems mit komplexen Emissionsmustern
• Realistische Laborsimulation von Mobilfunknetzen einschließlich Dual-MNO- und DSDA-Szenarien

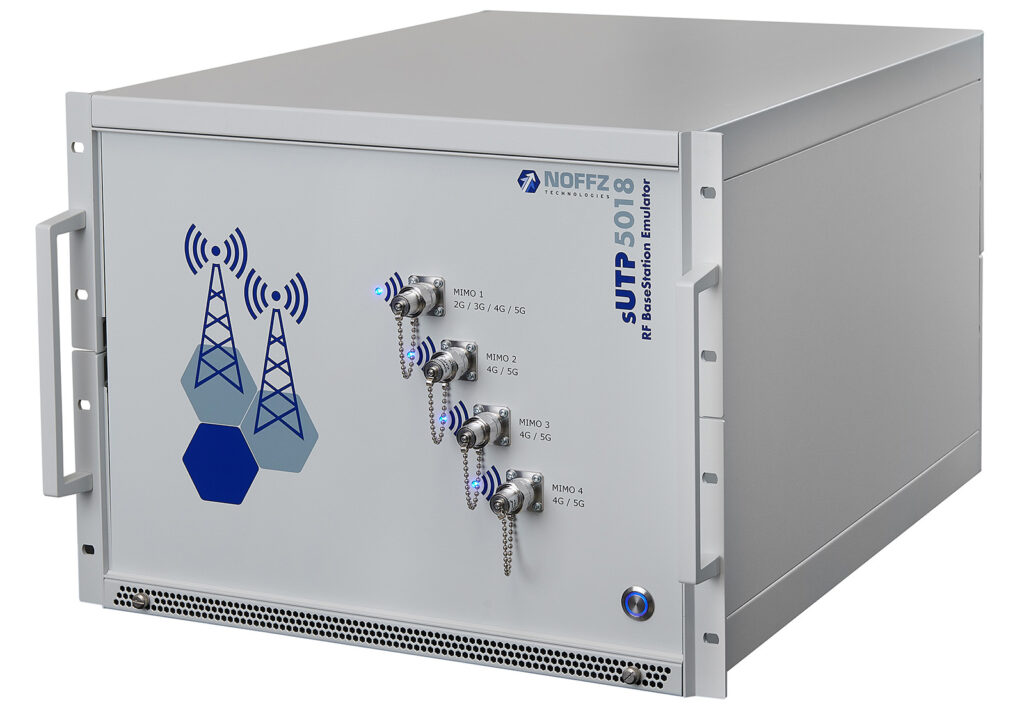

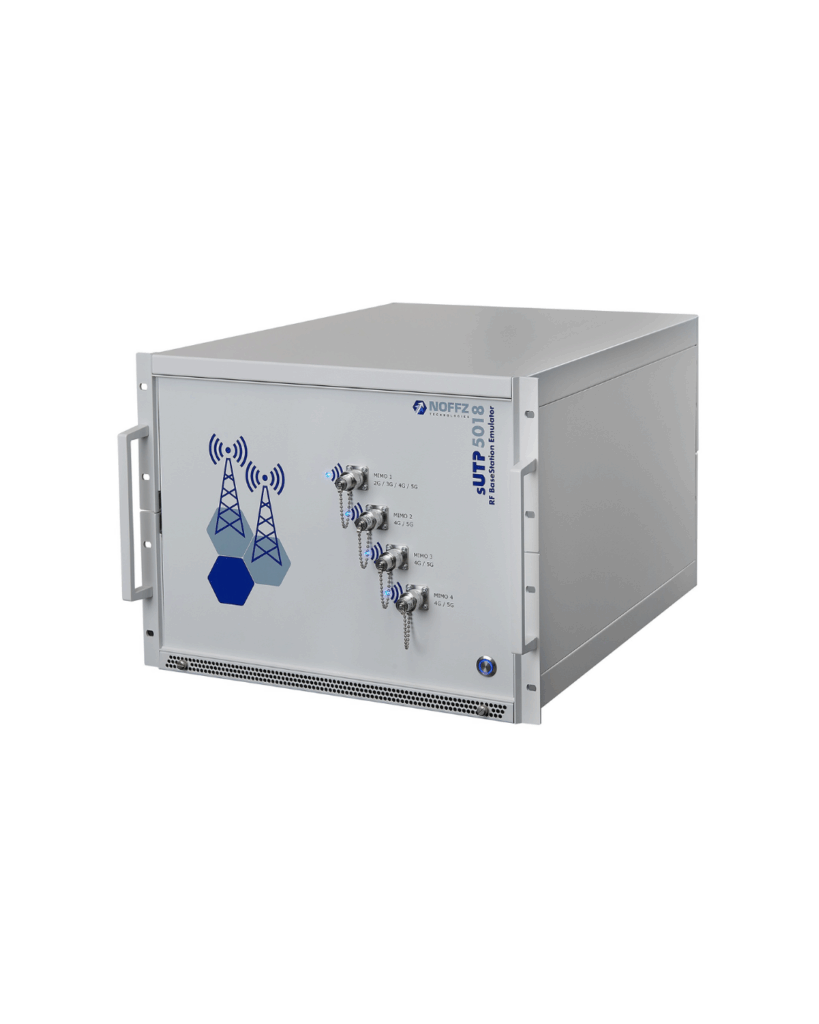

• Der NOFFZ Base Station Emulator ermöglicht vollständig anpassbare Netzwerkkonfigurationen
• Schnelle Integration in bestehende Laboraufbauten; Tests sind innerhalb weniger Minuten einsatzbereit
• Kostengünstige Alternative zu herkömmlichen Callbox-Lösungen mit schneller Lieferung

„Nach der Spezifikationsphase, der Koordination und Genehmigung des Designs sowie des Systemkonzepts haben wir den Prototyp und die Nachbildungen erfolgreich in unserem Labor in Betrieb genommen. Die enge und konstruktive Zusammenarbeit mit NOFFZ
Technologies hat eine maßgeschneiderte Testlösung hervorgebracht, die unsere Prüfprozesse nachhaltig unterstützt und eine solide Grundlage für zukünftige Entwicklungen im anspruchsvollen Umfeld der Energiebranche schafft.“ – Team Klauke

Highlights:

• Anpassbare Testsequenzen über einen Sequenz-Editor
• Sicherheitsfunktionen, einschließlich Brandschutz und Notabschaltung
• Transparentes Laborerlebnis für Kunden

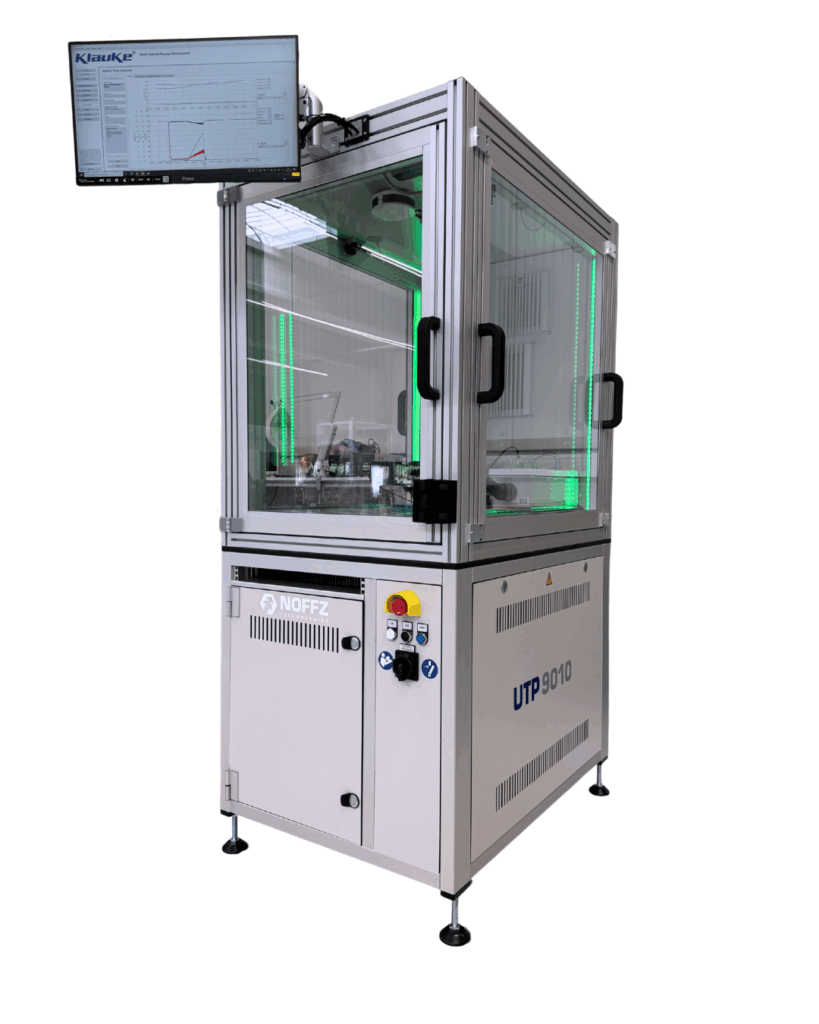

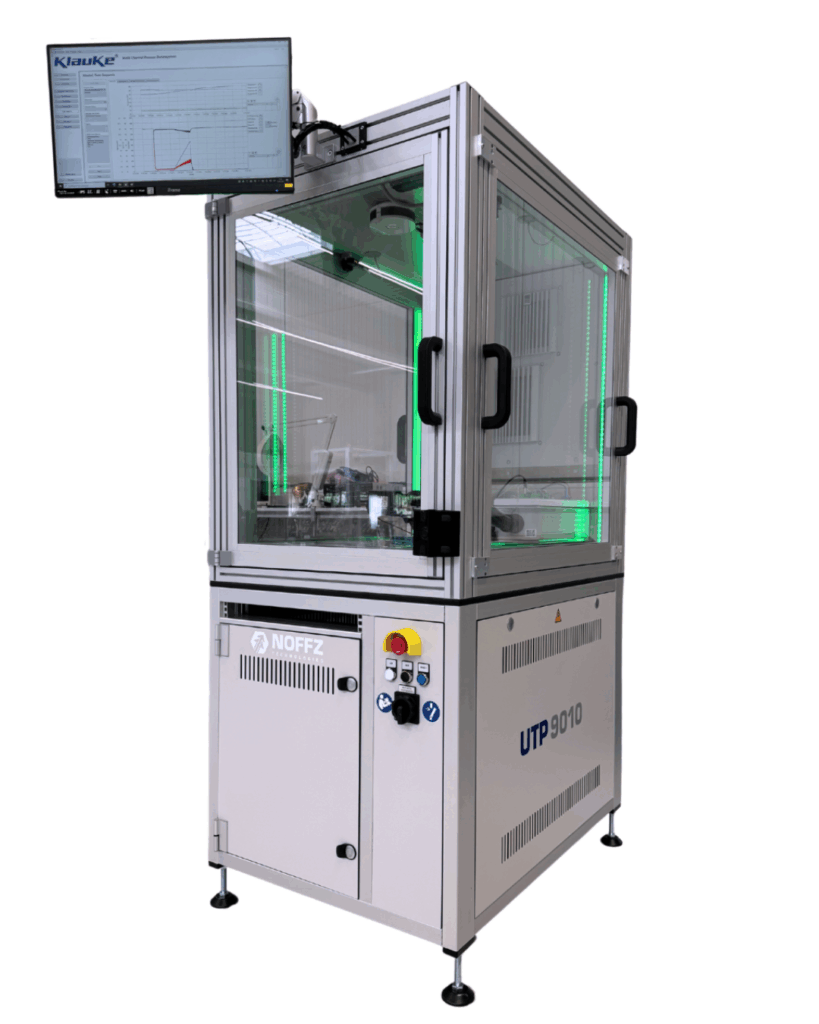

Wie NOFFZ in Zusammenarbeit mit Klauke eine maßgeschneiderte Lösung entwickelt hat, um batteriebetriebene hydraulische Pressen und Schneidwerkzeuge unter extremen Belastungen zu testen – sowie zentrale Details zum Testaufbau, den Systemfunktionen und den Vorteilen dieser Partnerschaft – erfahren Sie in diesem Artikel

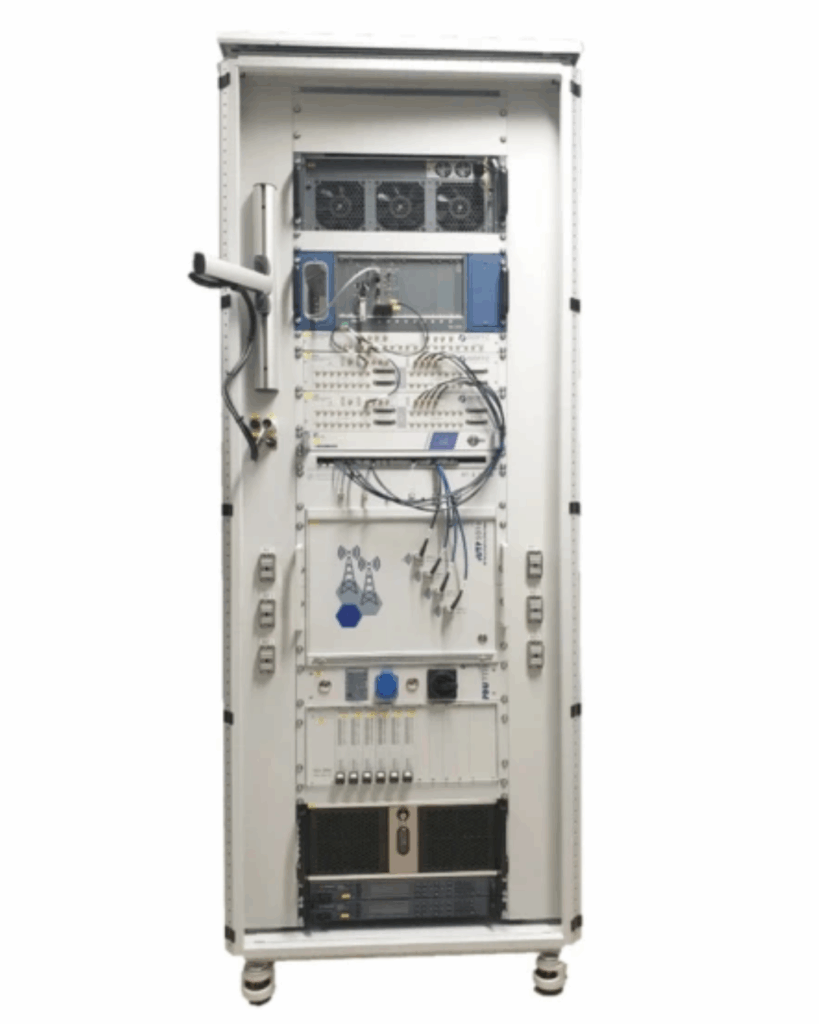

Der NOFFZ UTP 7064 ist ein leistungsstarker Multi-Geräte-Tester, der für eine umfassende Validierung der zellularen und drahtlosen Konnektivität in Automotive-Anwendungen entwickelt wurde. Dank seiner modularen und skalierbaren Architektur liefert der UTP 7064 schnelle, präzise Testergebnisse und bietet eine zukunftssichere Plattform für sich weiterentwickelnde Automotive-Funktechnologien.

Highlights:

• Unterstützung vollständiger Protokoll-Stacks mit kalibrierten Messungen für GSM, WCDMA, LTE und 5G NR
• Konnektivitätstests für Wi-Fi 6E, Bluetooth 5.2, BLE, GNSS und V2X
• Ermöglicht die gleichzeitige parametrierte Analyse von bis zu 8 Geräten unter Test (DUTs)
• Unterstützt bis zu 64 RF-Ports mit 4×4 MIMO für komplexe reale Szenarien

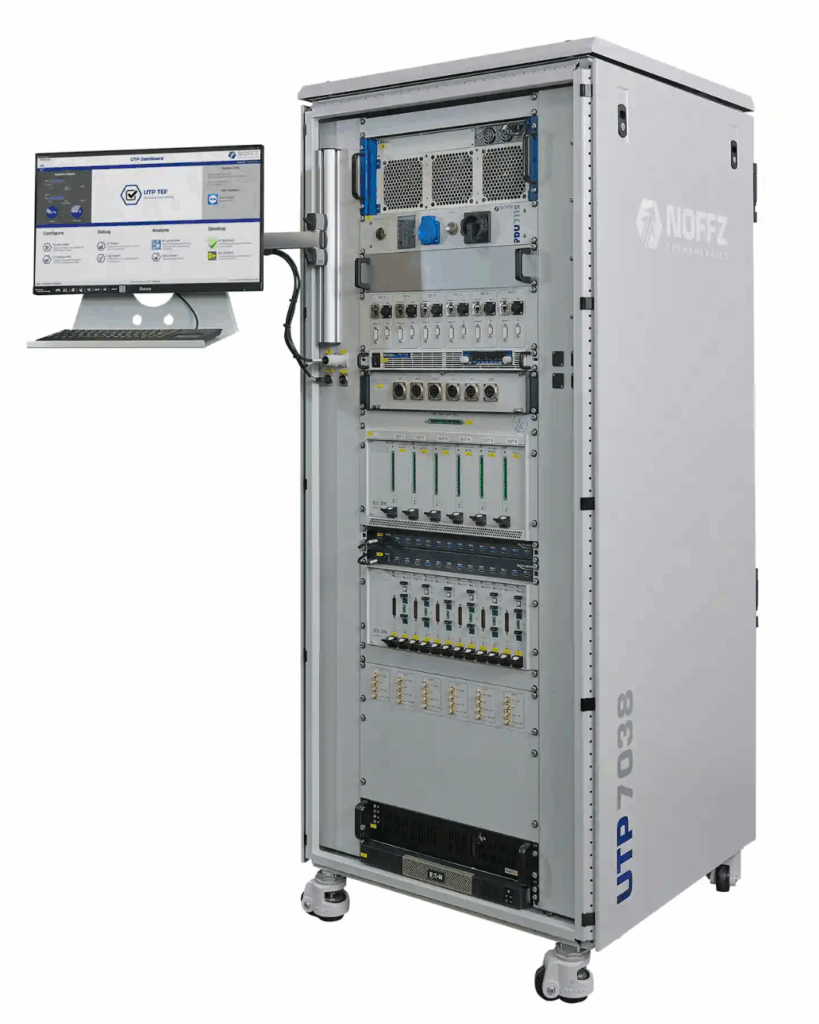

Der NOFFZ UTP 7038 ist eine leistungsstarke, modulare Testplattform zur parallelen Validierung mehrerer Infotainment-Head-Units. Er unterstützt komplexe Schnittstellen moderner Fahrzeugsysteme mit höchster Flexibilität.

Highlights:

• Parallele Prüfung von bis zu 6 Head-Units
• Bis zu 10 Kamera- und 8 Display-Anschlüsse pro Gerät über GMSL-Deserializer-Technologie
• Individuell anpassbare Signal Conditioning Unit (NOFFZ SCU) mit Schnittstellen wie RF, A²B®, DIO, BR, CAN-FD und LIN
• Optional erweiterbar durch die NOFFZ Product Validation Suite

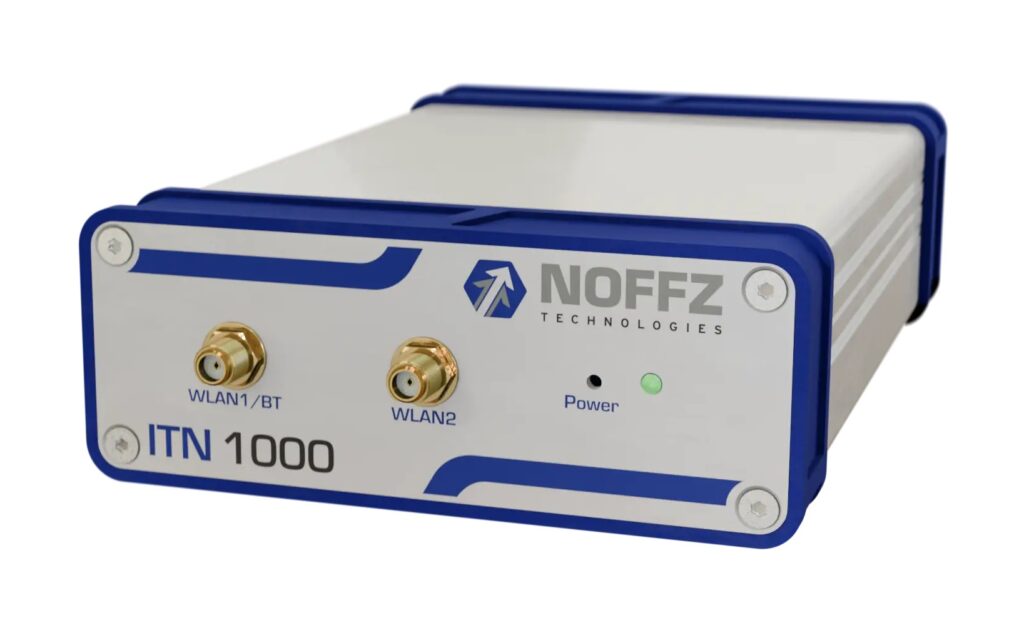

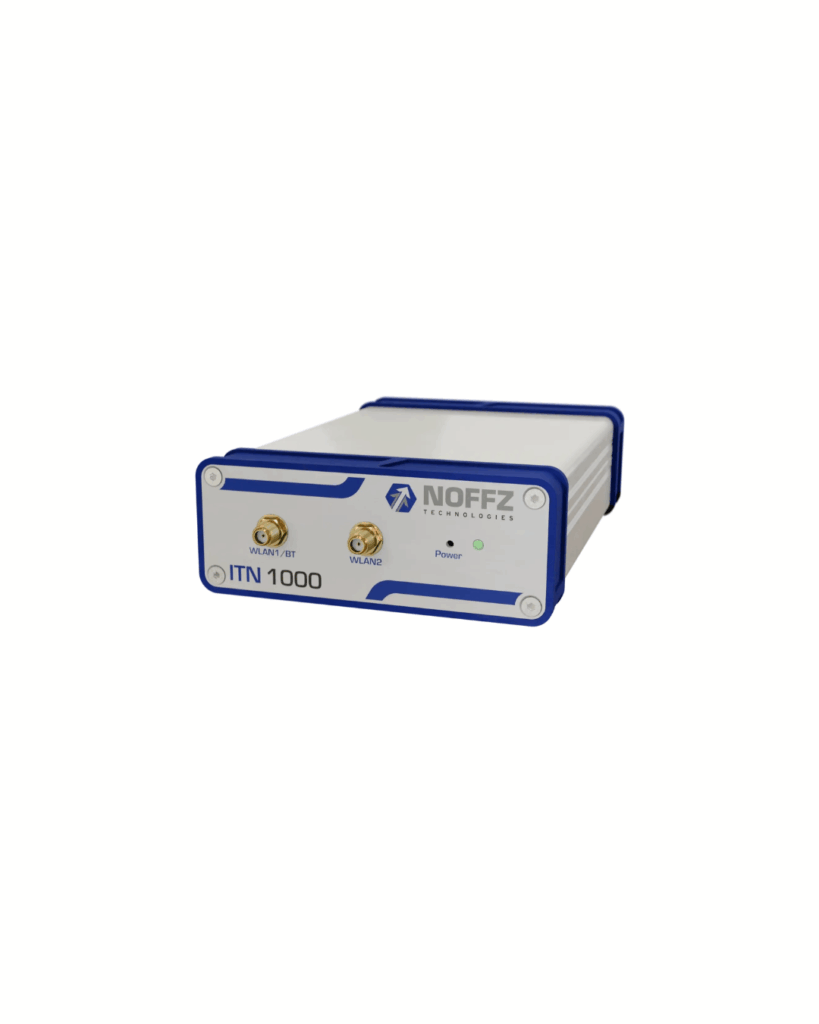

Für die Validierung intelligenter IoT-Anwendungen suchte das Unternehmen iThinx ein zuverlässiges Testgerät für Bluetooth-Kommunikation. Das NOFFZ ITN 1000, entwickelt für drahtlose Kommunikationsstandards, überzeugte im Praxistest mit hoher Flexibilität und einfacher Integration. Die enge technische Abstimmung legte den Grundstein für eine vertrauensvolle Partnerschaft – mit Fokus auf zukunftsweisende IoT-Testlösungen.

Highlights:

• Evaluation des ITN 1000 im Bluetooth-Testeinsatz
• Kauf von zwei Geräten nach erfolgreicher Validierung
• Erweiterung auf WLAN-Tests aktuell in Prüfung
• Enge Zusammenarbeit bei der Weiterentwicklung der Software

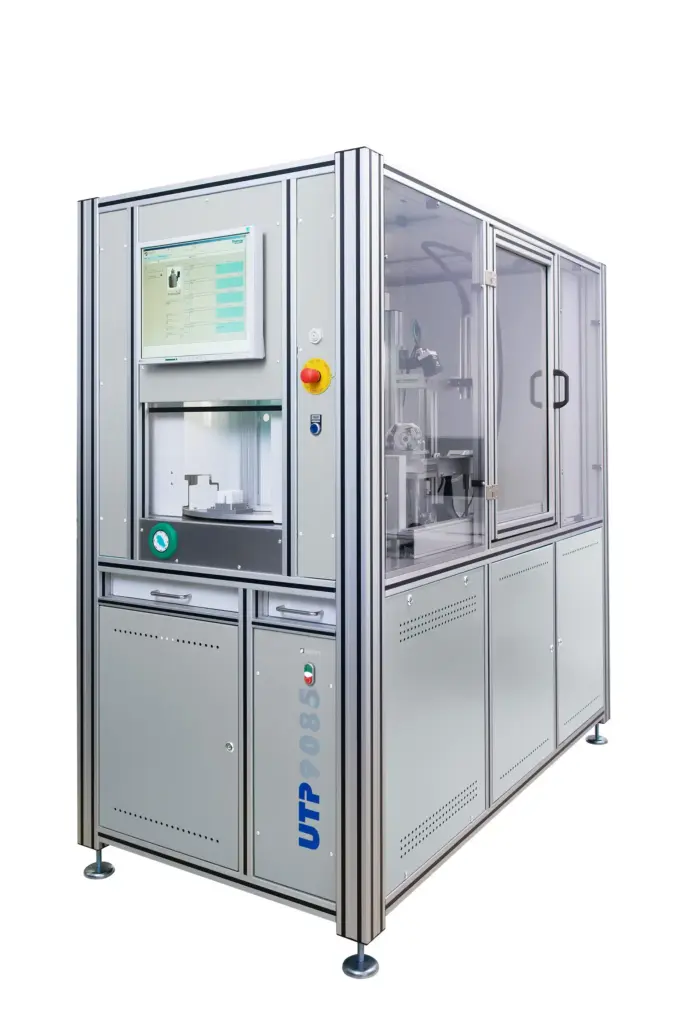

Ein führendes Mobilitätsunternehmen suchte nach einer kompakten und skalierbaren Lösung zur Automatisierung seiner End-of-Line-Tests. Mit dem NOFFZ UTP 9085 Turn-table integrierte NOFFZ mehrere Prozesse in ein platzsparendes System und steigerte so den Durchsatz.

Highlights:

• Drehtisch mit Roboterintegration zur Bauteilhandhabung
• Multistage-Testing mit zwei Prüflingen gleichzeitig
• Optische Pin-Prüfung zur Vermeidung von Steckfehlern
• Etikettendruck und automatische Applikation
• Kompaktes Design zur Reduktion manueller Arbeitsschritte

YouTube Video: NOFFZ UTP 9085 – Turn-table/Indexing Machine for automotive electronics EOL testing

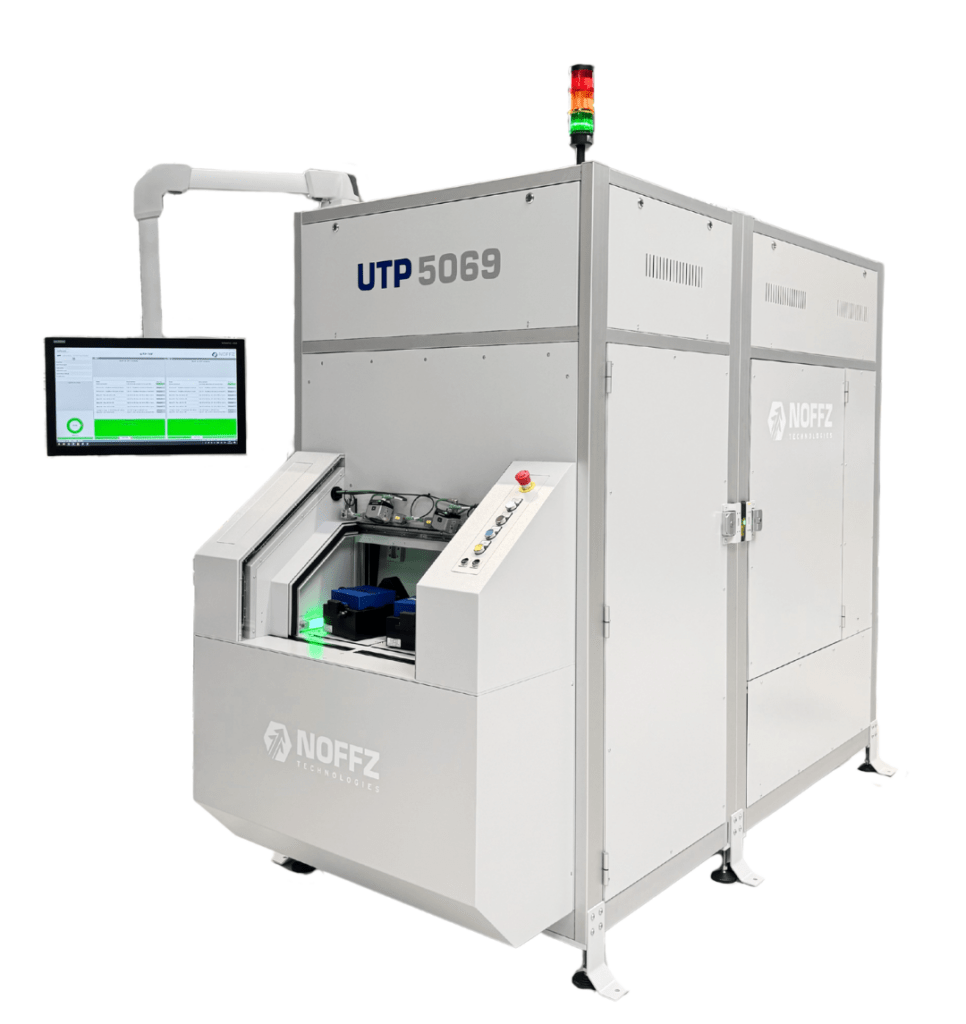

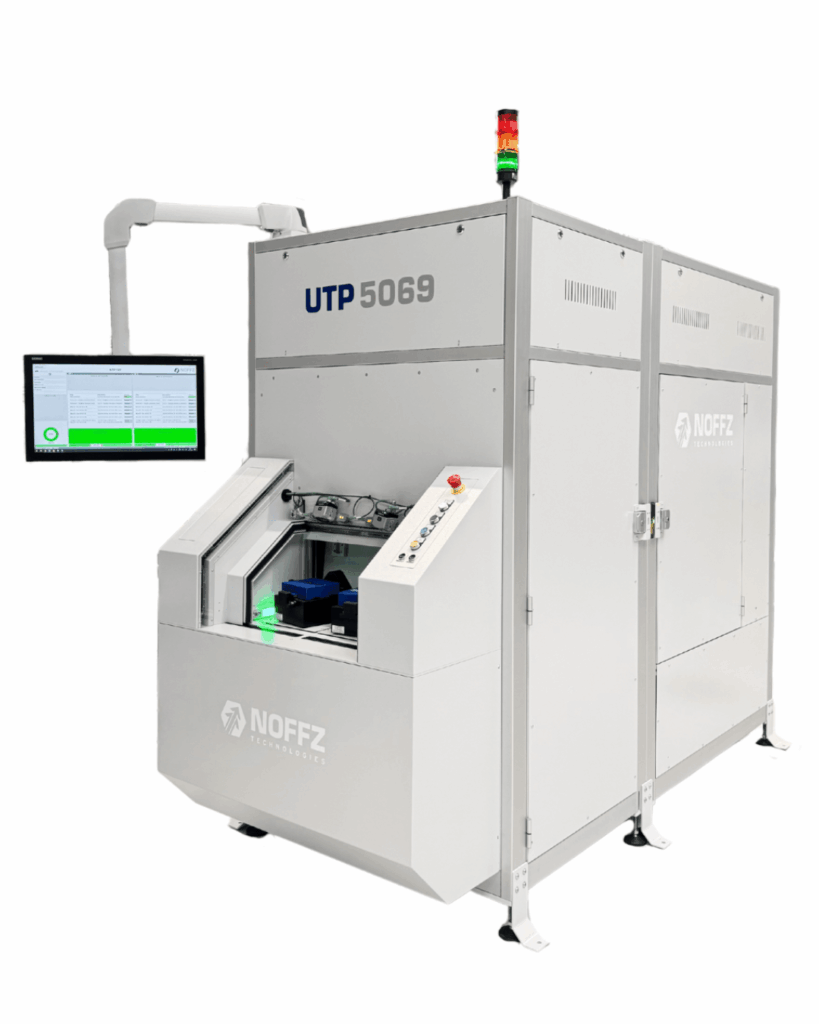

Das NOFFZ Testsystem UTP 5069 wurde für End-of-Line-Tests von Imaging-Radarsensoren mit hohen Stückzahlen und kurzen Taktzeiten entwickelt. Durch den Einsatz eines Compact Antenna Test Range (CATR)-Reflektors zur Erzeugung einer ebenen Welle für die Sensorkalibrierung wird ein kompakter Aufbau mit geringer Stellfläche erreicht. Die beiden Testsysteme ergänzen die bereits bestehenden NOFFZ-Systeme, um den Kunden bei der Bewältigung steigender Stückzahlen sowie höherer technischer und qualitativer Anforderungen zu unterstützen.

Highlights:

• Präzise Simulation von Objektreflexionen durch den dSPACE Radar Target Simulator (DARTS)
• Mehrachs-Roboter zur unabhängigen und gleichzeitigen DUT-Bewegung in Azimut und Elevation
• Dual-Nest-Setup für das gleichzeitige Handling mehrerer DUTs und deutlich kürzere Taktzeiten (Hot-Swap)
• Angepasste HMI-Kommunikation basierend auf landesspezifischen Anforderungen

Nach über 10 Jahren zuverlässiger Leistung wünschte sich Scheidt & Bachmann – führender Anbieter innovativer Systemlösungen für mobiles Leben – ein neues Testsystem aktuellen Anforderungen entspricht und gleichzeitig die Kontinuität des Betriebs und der Systemintegration gewährleistet. Das neue Board-Level-Testsystem UTP 9011 sollte sich so wenig wie möglich, aber so viel wie nötig vom alten System unterscheiden, um die Zukunftsfähigkeit zu garantieren. Das bestehende System wurde im Anschluss aufgerüstet.

Highlights:

• Neues Testsystem basiert auf bewährter Architektur des alten NOFFZ-Systems
• Integration aktueller Technologien: UTP Suite Software, NOFFZ-PCBs und NOFFZ SCU (Signal Conditioning Unit)
• Erhalt frühere Funktionalitäten
• Leistungs- und Effizienzsteigerung durch technologische Modernisierung

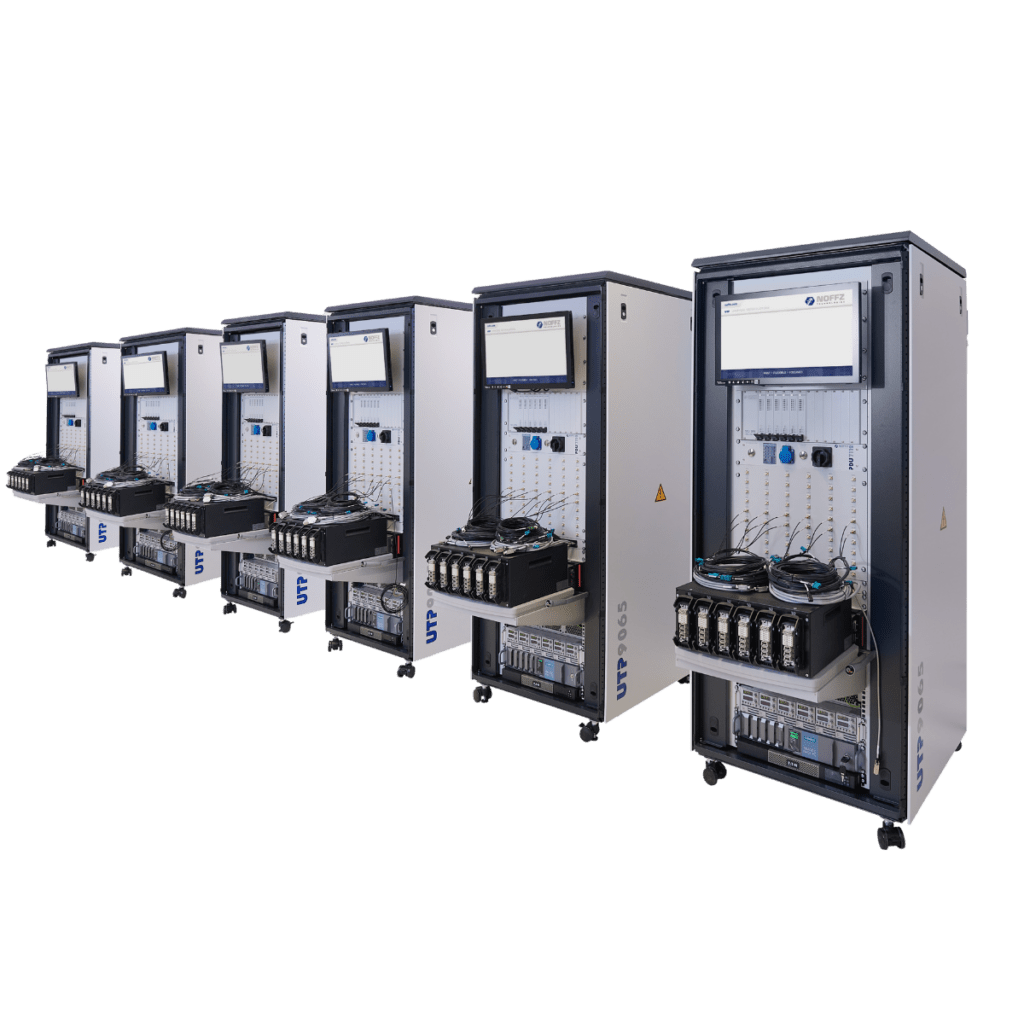

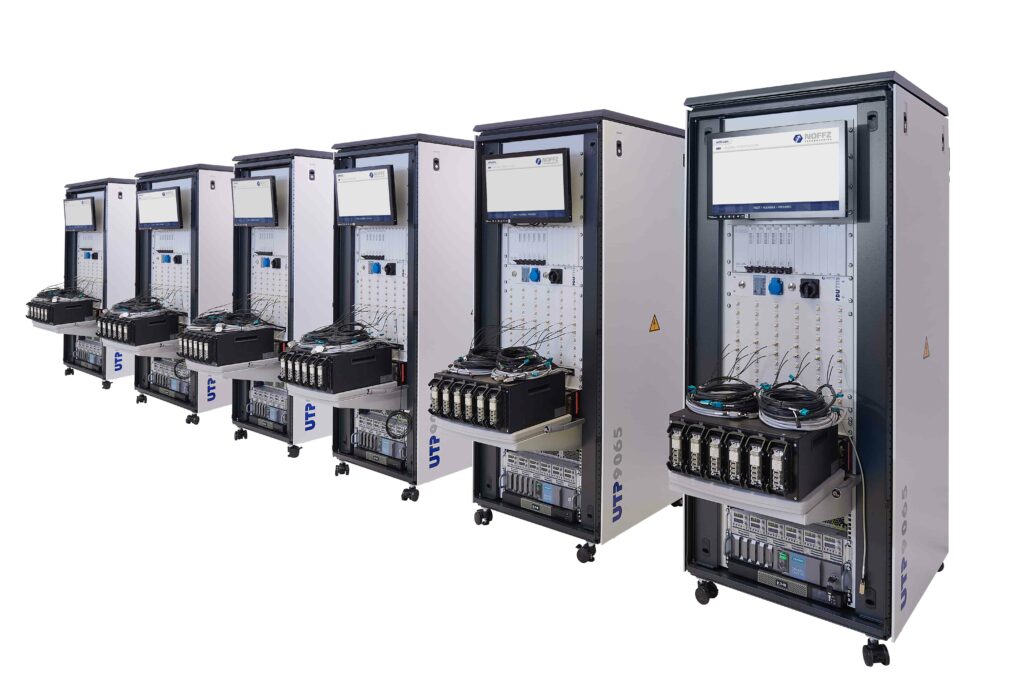

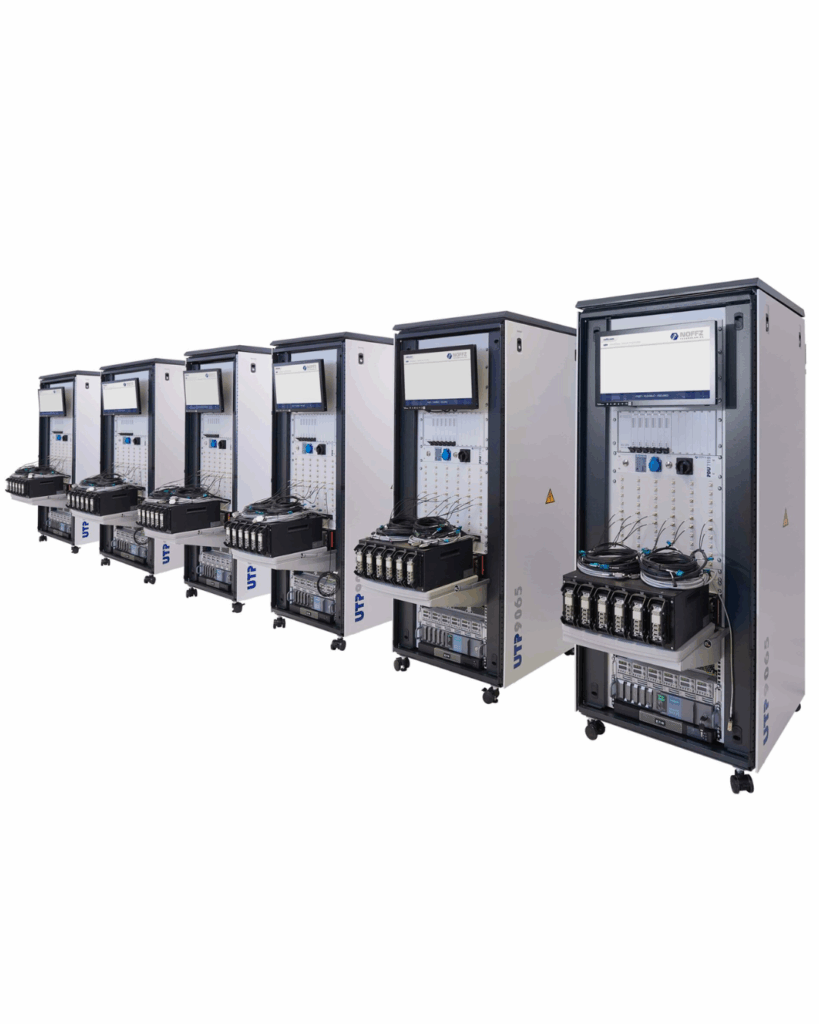

Das NOFFZ UTP 9065 HPC Testsystem ermöglicht die parallele Überwachung und Parameterprüfung von bis zu sechs Premium-Infotainment-Systemen und gewährleisten so maximale Effizienz und Zuverlässigkeit. Der Tester unterstützt die verschiedenen I/Os (22 verschiedene Typen pro Prüfling, darunter Audio-, Kamera-, Display-, CAN-FD- und Automotive-Ethernet-Signale) sowie die integrierten Funk- und Konnektivitätsstandards.

Highlights:

• 12 kurzfristig produzierte Testsysteme mit globaler Fertigungsleistung
• Vollautomatisierte Softwarelösung auf Basis der NOFFZ UTP Suite
• NI-PXI-Chassis mit NI-Automotive-Kamera-Schnittstellenmodulen für GMSL
• Vor-Ort-Setup und Serviceunterstützung

Lesen Sie den vollständigen Bericht

NI Automotive Journal

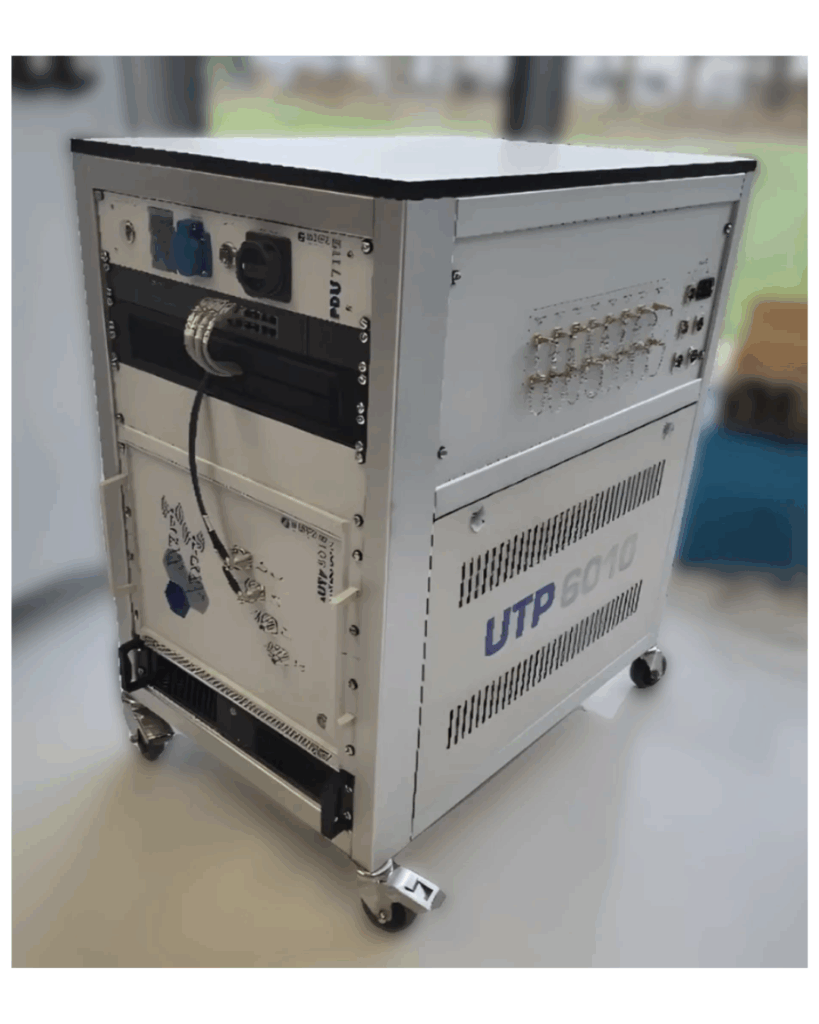

Das Testen moderner Infotainment-Systeme mit Mobilfunk- und Vollduplex-Funktionalitäten erfordert neue Strategien – besonders bei parallelen Tests mehrerer Prüflinge. NOFFZ unterstützte einen globalen Tier-1-Zulieferer mit Know-how und dem NOFFZ Baste Station Emulator, um diese Anforderungen zuverlässig umzusetzen.

Highlights:

• Referenzlösung für zukünftige globale Labore des Kunden
• HF-Verteilersystem für FM, DAB, GNSS und Mobilfunk
• NOFFZ BSE für parallele 2G–5G-Verbindungstests in einer Klimakammer
• Selbstverwaltetes Testnetzwerk für flexible, wiederholbare Szenarien
• Skalierbares Funk-Frontend, individuell anpassbar

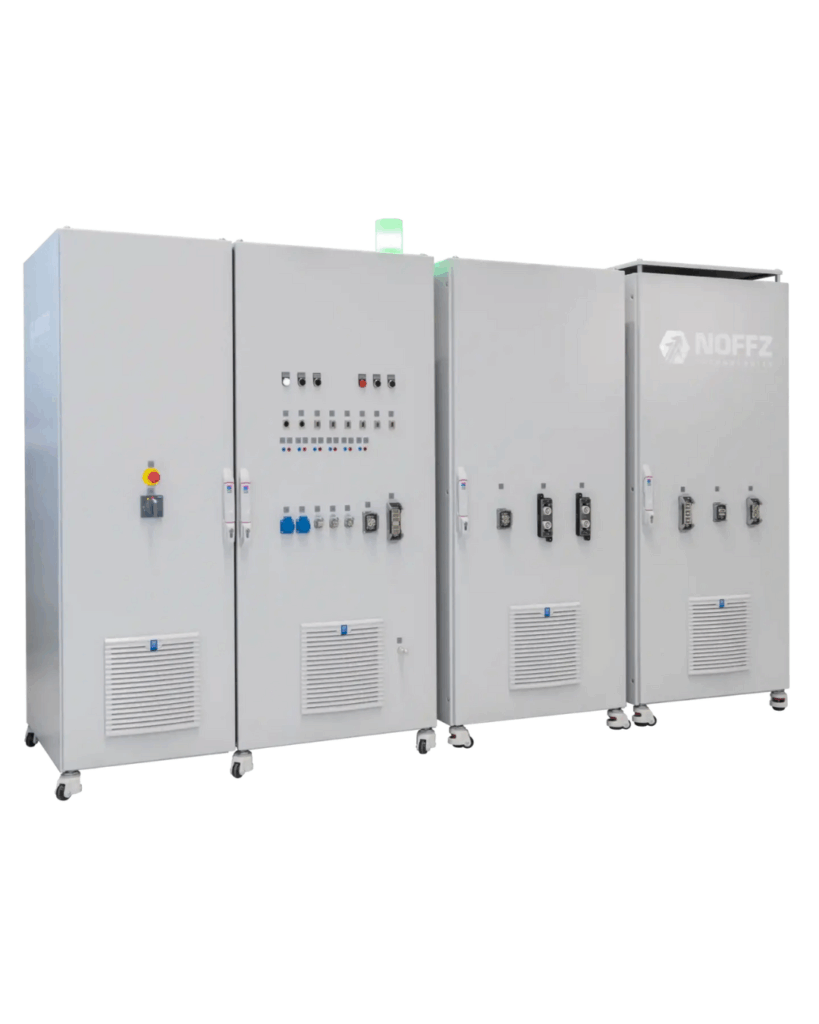

Ein deutsches Unternehmen, das auf elektrische Systeme für den öffentlichen Nahverkehr spezialisiert ist, forderte eine hochmoderne Testlösung für Umrichtern. Die Sicherstellung optimaler Leistung und Zuverlässigkeit auch in schwierigen Zugumgebungen war für sie entscheidend. Hohe Leistungsanforderungen und die Nachbildung von realen Netzbedingungen sind ein Muss, um die Leistung von Zugwechselrichtern umfassend zu bewerten.

Highlights:

• Maßgeschneiderte Prüfsoftware UTP Suite für die speziellen Anforderungen der Prüfung von Zugwechselrichtern
• Bidirektionale Netzsimulationsfähigkeiten von bis zu 35 kVA
• Inklusive Niederspannungsversorgungslösung für präzise Steuerung und zuverlässige Ergebnisse
• Erweiterte Hochspannungs-Gleichstromversorgungsfähigkeiten bis zu 1.000 V / 40 A, die die für strenge Prüfungen erforderliche Leistung und Stabilität
• eLoad-Systeme mit bidirektionaler Funktionalität, die Spannungen von bis zu 60 V und Ströme von 1.000 A mit einer Leistung von 30 kW aufnehmen können

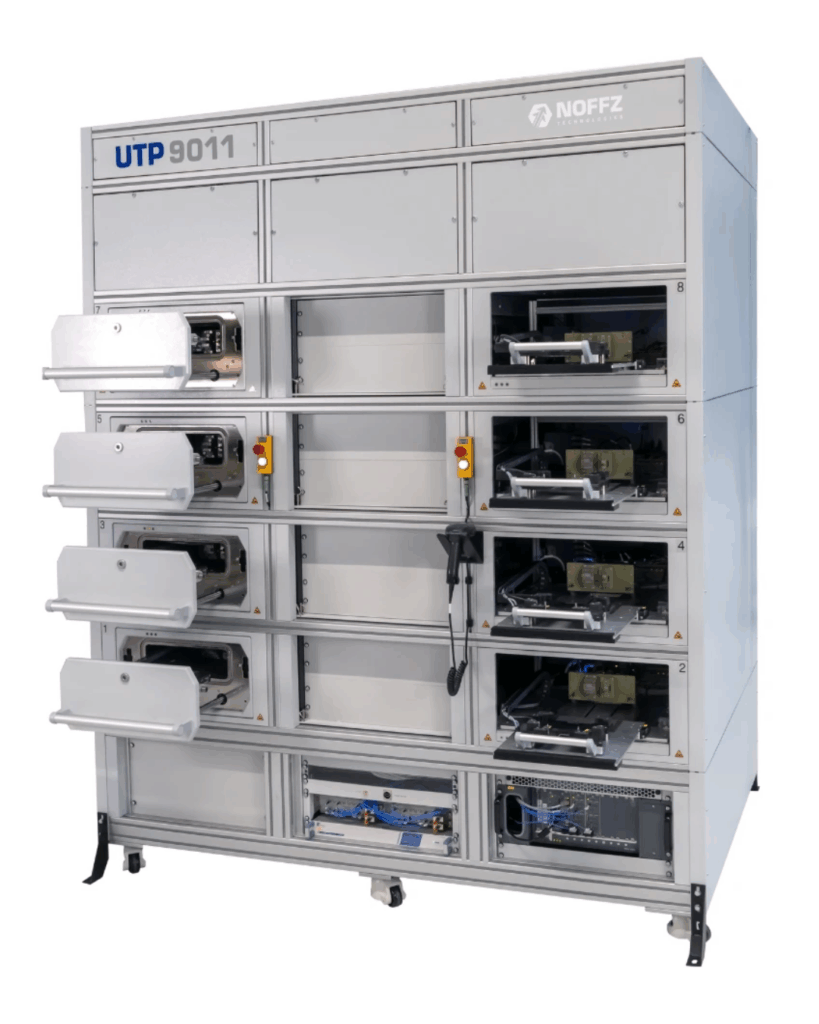

Skalierbares Testsystem für bis zu 10 Hochleistungscomputerplattformen, optimiert für die Automatisierung.

Highlights:

• Hausinternes Design der Halterung
• Bis zu 10 DUTs parallel in RF- oder Non-RF-Kammern
• Optimiert für Automatisierung

peiker acustic und NOFFZ entwickelten ein Testsystem zur parallelen Prüfung von bis zu 28 eCall-Modulen im Klimaschrank (-40 °C bis +85 °C). Trotz langer Temperaturzyklen (185 Minuten) wurden kurze Testzeiten durch hohe Parallelisierung und Variantenmanagement erreicht. Das System basiert auf NI LabVIEW, NI TestStand und leistungsfähiger PXI-Hardware mit Anbindung an Kundendatenbank und iTAC.

Highlights:

• Variantenmanagement für unterschiedliche Modultypen
• Leistungsstarke PXI-Hardware für parallele Messungen
• Software auf Basis von NI LabVIEW, NI TestStand und NOFFZ UTP TEF
• Anbindung an iTAC-System zur Rückverfolgbarkeit
• Geplante Integration von NI-VST für Non-Signalling-Tests

Für Flextronics wurde ein PXI-basiertes Testsystem zur Prüfung 24-kanaliger High-End Audioverstärker mit MOST25-Bus entwickelt. Es ermöglicht Funktions- und End-of-Line-Tests (FCT & EOL) auf Basis von TestStand und LabVIEW.

Highlights:

• Realistische Lastsimulation mit passiven Präzisionswiderständen (4Ω/8Ω), gekühlt in Lastboxen.
• Signalverteilung über Multiplexer, Analyse mit Audio Precision Analyzer.
• Umfangreiche elektrische und audio-spezifische Funktionstests.
• Modularer Aufbau mit Wechseladapter für flexible Nutzung als FCT und EOL.

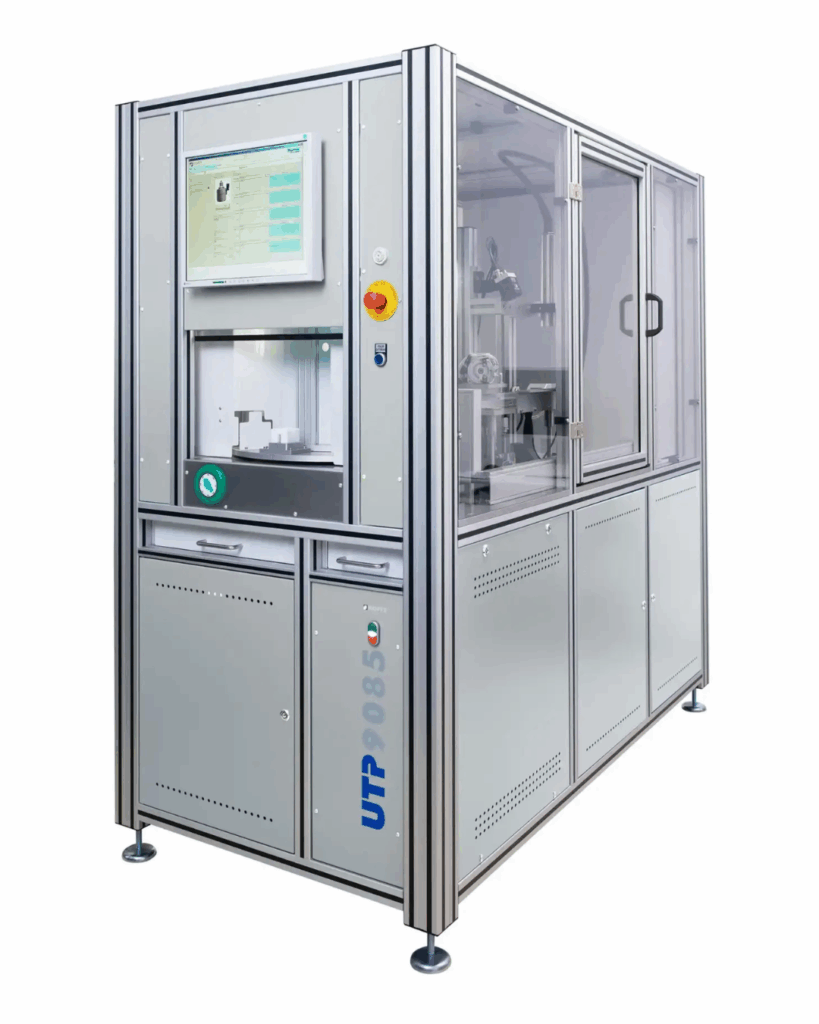

Ein automatisiertes Testsystem auf Basis der NOFFZ UTP 9085 Plattform wurde zur Prüfung proportionaler Verriegelungsmagneten für Lenksysteme entwickelt. Die Anlage nutzt einen Rundtakttisch mit 6 Stationen und ein LabVIEW-basiertes Software-Framework. Das System ist flexibel erweiterbar und kann mit minimalem Aufwand für neue Produktfamilien angepasst werden.

Highlights:

• Rundtakttisch mit 6 Stationen für <15 s Taktzeit
• Bildverarbeitung mit Ascentics Vision integriert
• Manuelle Bestückung, automatische NIO-Ausschleusung
• IO-Markierung mit Inkjet-Drucker, Datenablage über Kundenschnittstelle
• Flexible Variantenverwaltung und schneller Modulwechsel

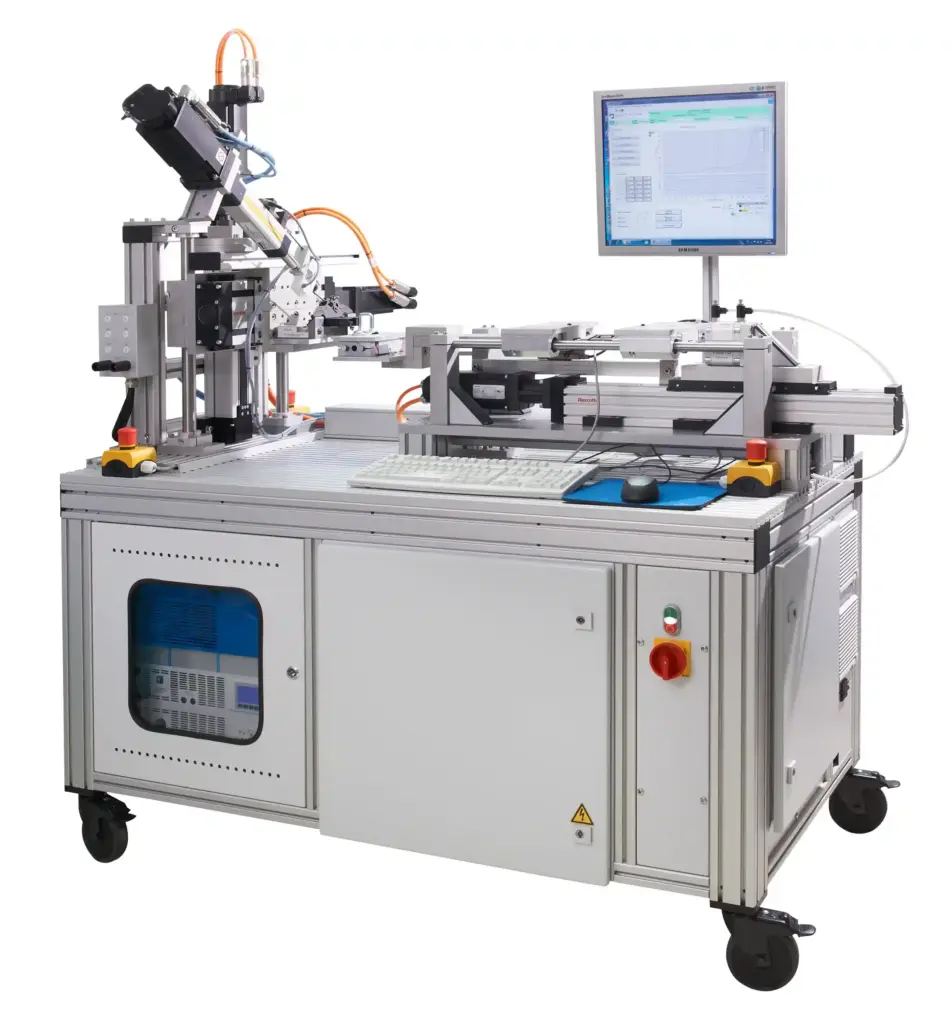

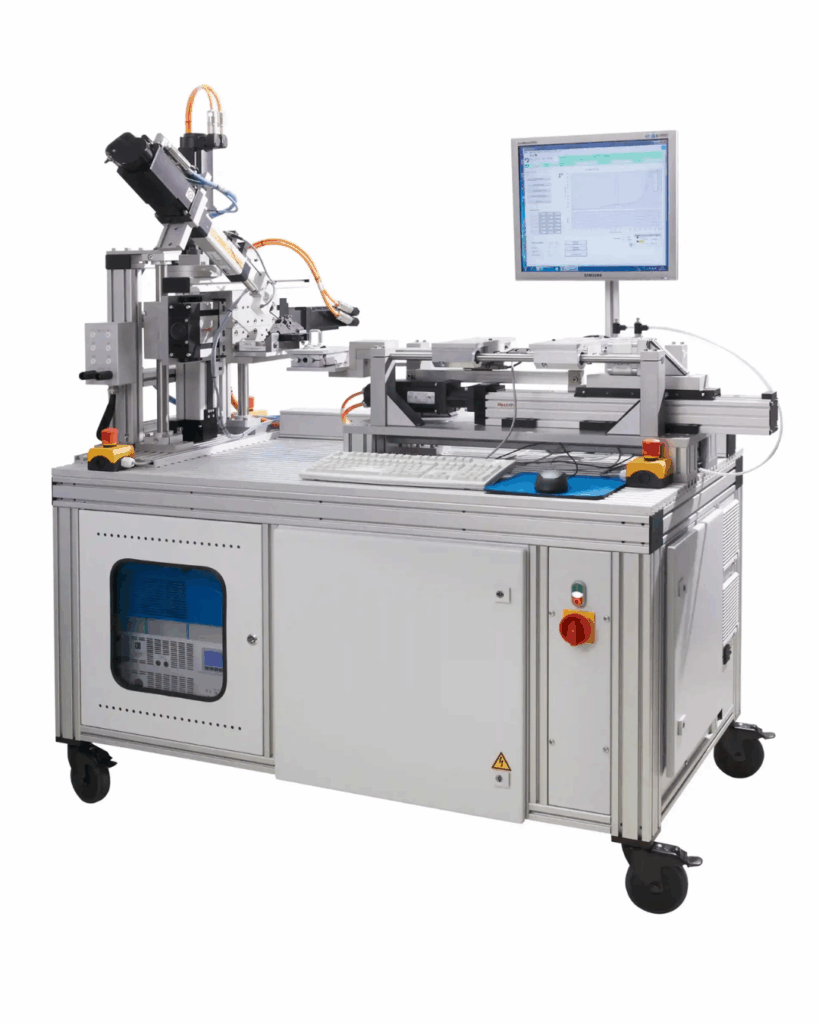

Ein mehrachsiger Kraft-Weg-Messplatz auf Basis des NOFFZ UTP 9060 wurde für WITTE Automotive entwickelt, um das Öffnungs- und Schließverhalten von Heckklappen- und Deckelschlössern präzise zu analysieren – auch in Luftfahrt oder Medizintechnik nutzbar.

Highlights:

• Mehrere Linearachsen (X, Y, Z) für exakte Positionierung
• Wechseladapter für unterschiedliche Schlosstypen
• LabVIEW-basierte modulare Software mit grafischer Auswertung
• Kraftmessung bis 2 kN, Wegmessung mit Inkrementalgeber
• Datenerfassung mit NI DAQ Karten, Antriebssteuerung via Profibus

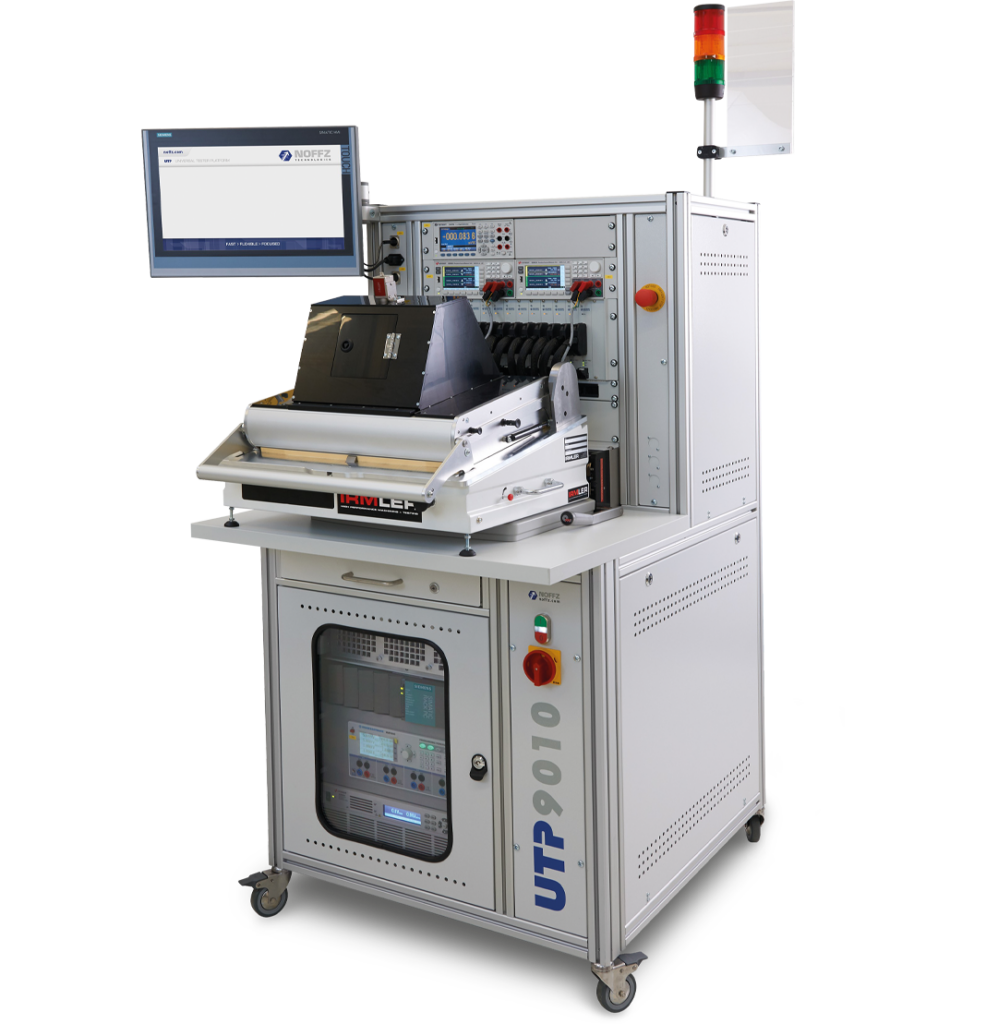

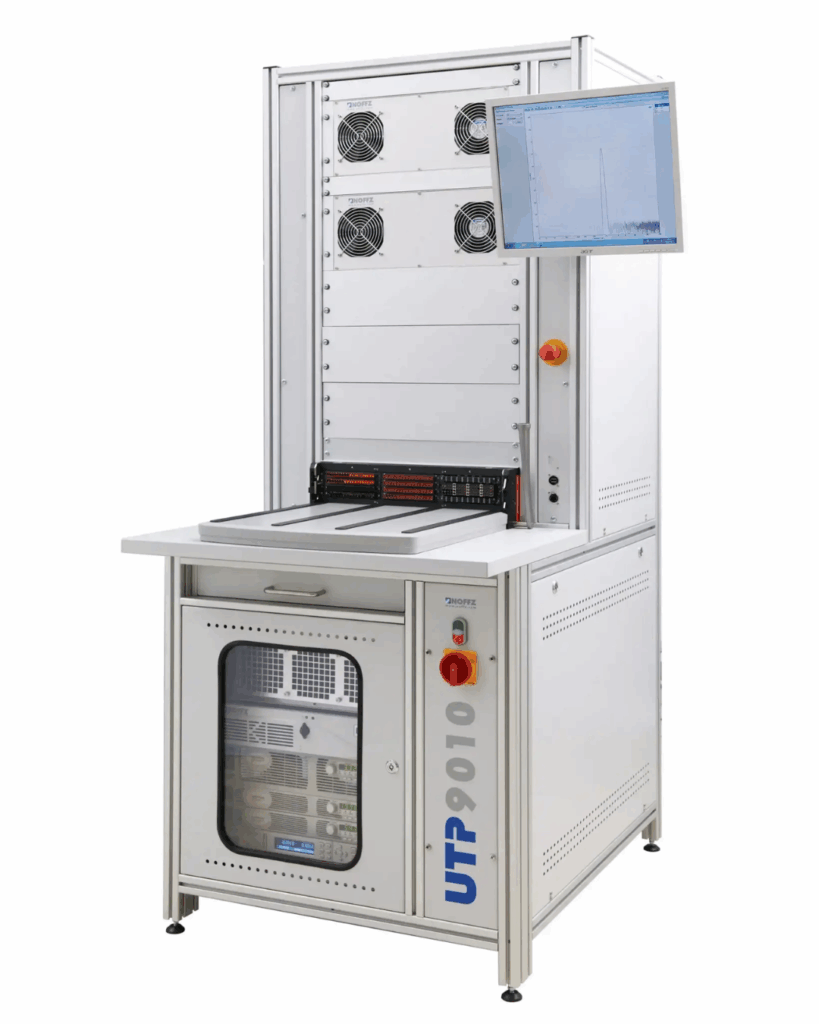

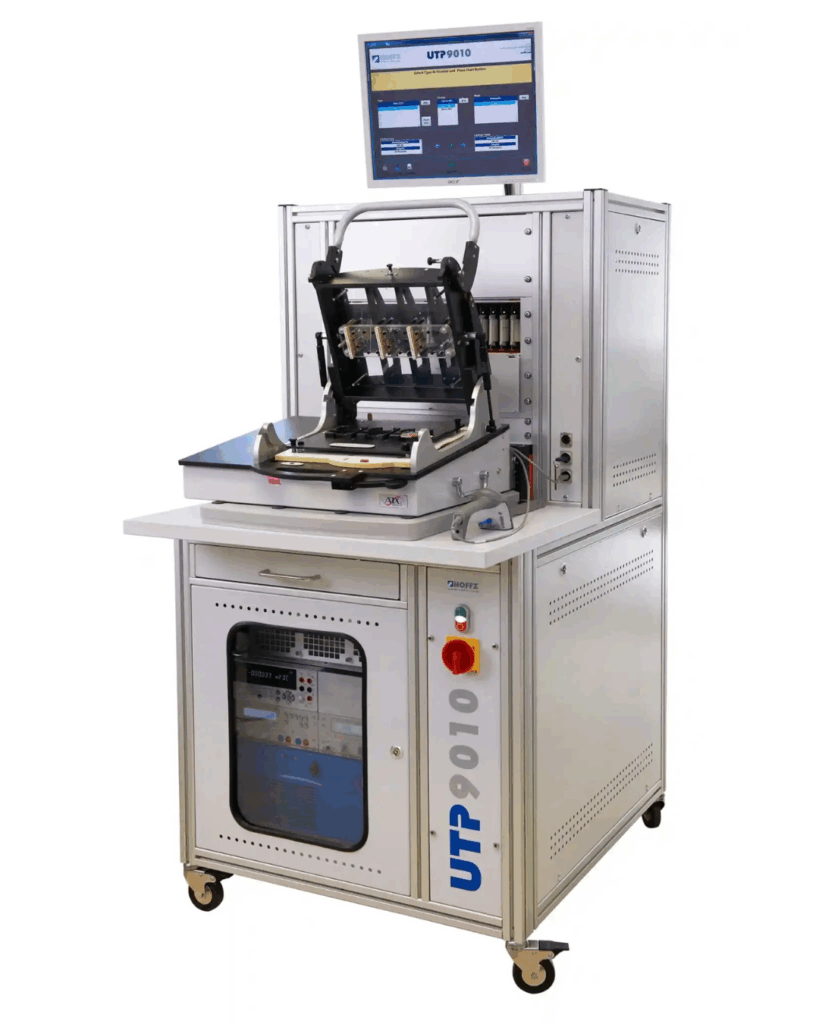

Das NOFFZ UTP 9010 Testsystem wurde als universelle Lösung zur Prüfung (u. a. von: USB, PCIe, LAN, RTC, SD-Slot, Gold Caps) und Programmierung einer umfangreichen Controller- und I/O-Module mit hoher Variantenvielfalt entwickelt – Modular erweiterbar, z. B. für Spannungs-/Strommessung (±10V / 4–20 mA)

Highlights:

• Kombiniert In-Circuit-Test (ICT), Boundary Scan (BST) und Funktionstest (FCT)
• Kalibrierung von Thermo- und Analog-Modulen
• Flashen integrierter FPGAs via Boundary Scan oder Rückwandbus
• Trotz umfangreichen Testsequenzen und hoher Testtiefe nur 5 Minuten Testzeit pro Prüfling
• Messdaten-Ausgabe im XML-Format

Ein neu entwickeltes Testsystem ermöglicht die präzise Laborprüfung moderner Navigationssysteme durch die Kombination aus Drehteller-Simulation (stimuliert die Kurvensensoren im Navigationsgerät) und GPS-/CAN-Datenwiedergabe.

Highlights:

• Navigationstest im Labor ohne Fahrzeugfahrt
• Reproduktion realer Fahrten durch Logdaten (GPS, CAN, Kurvensensoren)
• Synchronisierte Wiedergabe von GPS-, CAN- und Drehtellerdaten
• Simuliert Spurwechsel, Tunnelfahrten, enge Parallelstraßen
• Route kann auch synthetisch geplant werden (Start/Ziel, Kartenlogik)

Der modulare und kompakte SDR-Funkstreckensimulator (NOFFZ UTP SDR) basierend auf NI PXIe-Plattform wurde entwickelt, um gestörte Übertragungsstrecken unter realitätsnahen Bedingungen zu simulieren und digitale Übertragungsverfahren effizient zu testen.

Highlights:

• Frequenzbereich: 1,5 MHz – 30 MHz, erweiterbar auf bis zu 6,6 GHz
• Unterstützt vielfältige Modulations- und Codierungsverfahren
• Sendeleistung einstellbar von -80 dBm bis +10 dBm
• Flexibel erweiterbar durch Plug-in-Architektur und offene PXI-Slots
• Anwendung in Militärtechnik und Kommunikationstechnik

Ein skalierbares, flexibles Testsystem wurde für Miele, ein deutscher Hausgerätehersteller, entwickelt, um eine Vielzahl an Produktvarianten (z. B. Herde, Trockner) effizient zu testen. Ziel war es, auf Basis aktueller Technologien ein standardisiertes, modulares Testkonzept zu schaffen, das sowohl Einzelplatz- als auch In-line-Betrieb ermöglicht.

Highlights:

• Modulares Rack-System mit wechselbaren Adaptern und Schnittstellen
• Nutzung von NI PXI/TestStand und VPC-Modulen (978 Kontakte)
• Prüfungen bis 240V, Tests von LEDs, Displays, Sensoren, Bussystemen, Leistungsteilen
• Flexible Erweiterbarkeit (z. B. SPI/I2C, Boundary Scan)
• Custom Step Types (z. B. für NI DC Power Supply 4110) erleichtern Test-Konfigurationen

Der vom Fraunhofer UMSICHT und der NOFFZ Technologies entwickelte Haptikversuchs-Tester dient der Verknüpfung von objektiven Messdaten (z. B. Kraft, Temperatur, Bewegung) mit der subjektiven haptischen Wahrnehmung von Materialproben. Ziel ist es, die haptische Qualität von Kunststoffen besser zu verstehen und gezielt zu gestalten.

Highlights:

• Zwei Versuchsmodi: Überstreichen einer Kraftmessplatte & Anheben eines Prüfgewichts
• Infrarotkamera zur Erfassung von Wärmebildern bei der Berührung
• Software: NI LabVIEW zur Versuchsdurchführung & NI DIAdem zur Datenanalyse
• Benutzerfreundliches Interface zur Versuchssteuerung
• Erweiterungsmöglichkeiten um z. B. Geräuschmessung

Für die Firma Innovent GmbH hat NOFFZ ein leistungsfähiges Testsystem zur Entwicklung und Validierung von Schneid- und Mahlwerken im Fertigungslinienbetrieb realisiert. Kernstück ist ein Mess- und Steuerpult mit mehreren individuell ansteuerbaren Frequenzumrichtern (bis 5,5 kW), zur Steuerung von Asynchron- und Servomotoren. Über ein Touchscreen-Interface kann jeder Motor einzeln konfiguriert (Drehzahl, Richtung, Rampe) und Sensorik (Temperatur, Druck, Drehzahl) ausgewertet werden.

Highlights:

• Frequenzumrichter mit OPC- und Ethernet-Steuerung
• Steuerung via NI LabVIEW und CompactDAQ
• Intuitive Oberfläche mit Parametrierung statt Programmierung
• Modular für verschiedene Maschinen einsetzbar

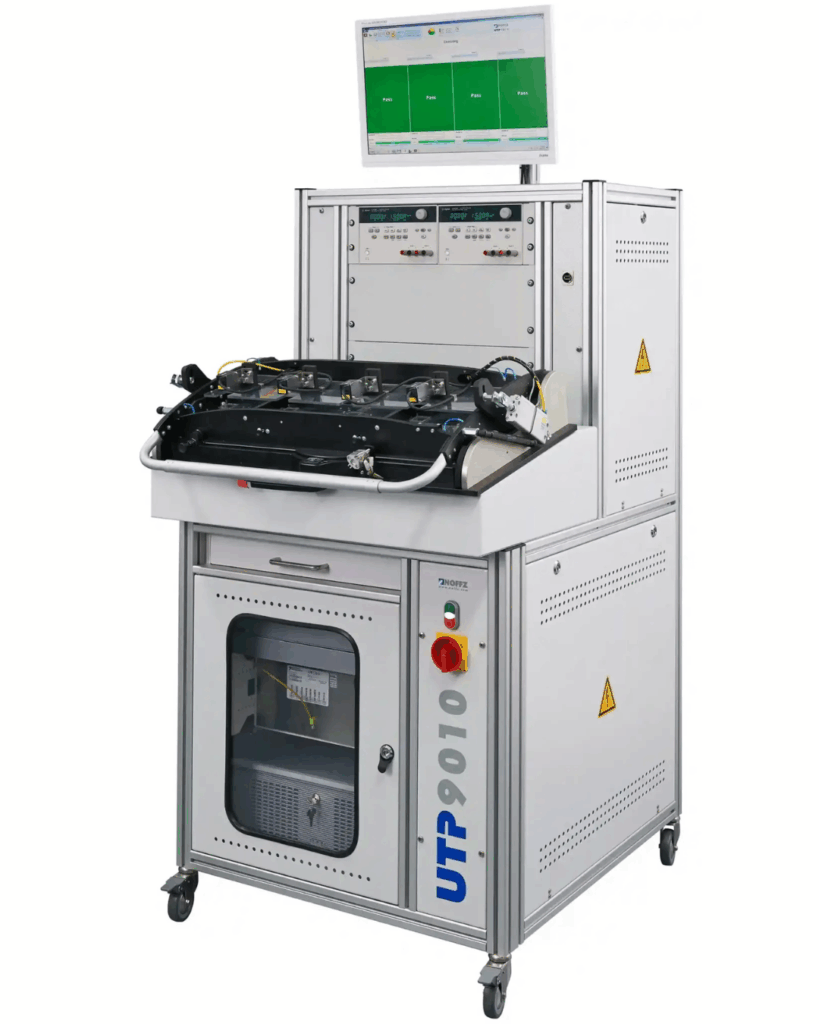

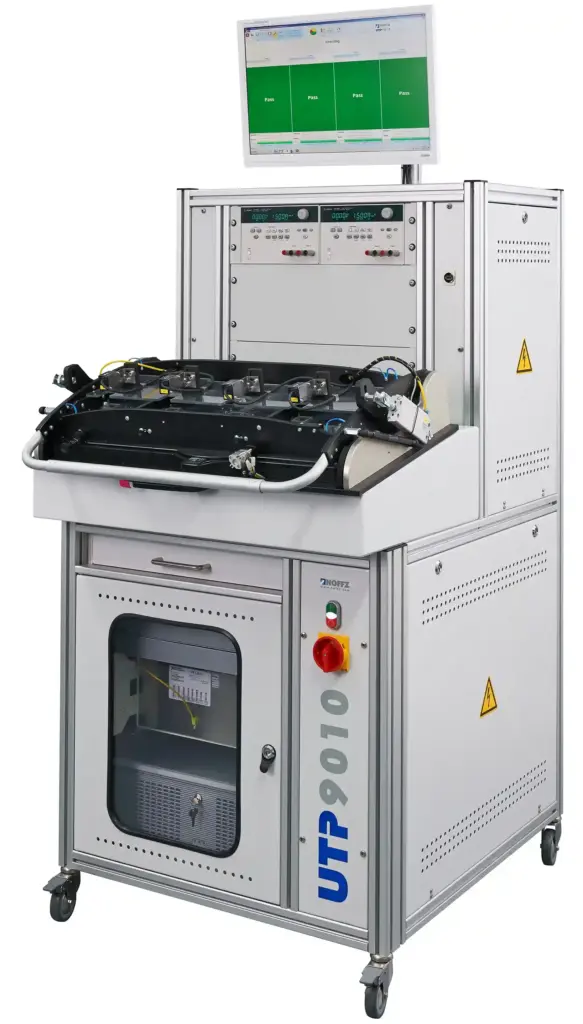

Mit dem UTP 9010 RF EOL entwickelte NOFFZ ein leistungsstarkes HF- und Funktionstest-System für Infotainment- und eCall-Module, insbesondere für den parallelen Test von vier Prüflingen. Es basiert auf NI TestStand und dem NI Wireless Test System (WTS) > heute Universal Wireless Tester (UWT). Das System ist zukunftssicher, skalierbar und für hohe Stückzahlen geeignet.

Highlights:

• Flashen, Funktionstest und HF-Tests auf Board-Level
• Unterstützung von Mobilfunk, Bluetooth, WLAN und GNSS
• Non-Signaling Tests wie EVM, TXP, RX-BER, RSSI, ACP, PER etc.
• Gleichzeitige Prüfung mehrerer Funkstandards und Chipsätze
• Robuste Architektur mit 16 HF-Ports für parallelen Betrieb
