A2B®-Komponenten-Tester
PRÜFEN VON AUTOMOTIVE AUDIO BUS-PRODUKTE
A2B®-Komponenten-Tester
Präzises Testen und Simulieren von A2B®-Netzwerken
Der Automotive Audio Bus (A²B®) ist ein von Analog Devices Inc. entwickelter Bus für Infotainment-Systeme in Automobilen. Dieser wird zunehmend auch in anderen Anwendungen wie AV-Konferenzsystemen eingesetzt. Typische A²B®-Produkte sind HiFi-Verstärker/-Lautsprecher, Head-Units, eCall-Systeme, Mikrofone, Vibrations-/Geräuschunterdrückungseinheiten, Aktoren oder Sensoren
Die Kommunikation läuft über ein einfaches, zweiadriges UTP-Kabel (Unshielded Twisted Pair). Alle A²B®-Komponenten werden in einer Master-Slave-Architektur zu einem Netzwerk verbunden. In diesen A²B®-Netzwerken wird die Komplexität von Audiosystemen und damit auch die Kosten und das Gewicht reduziert.

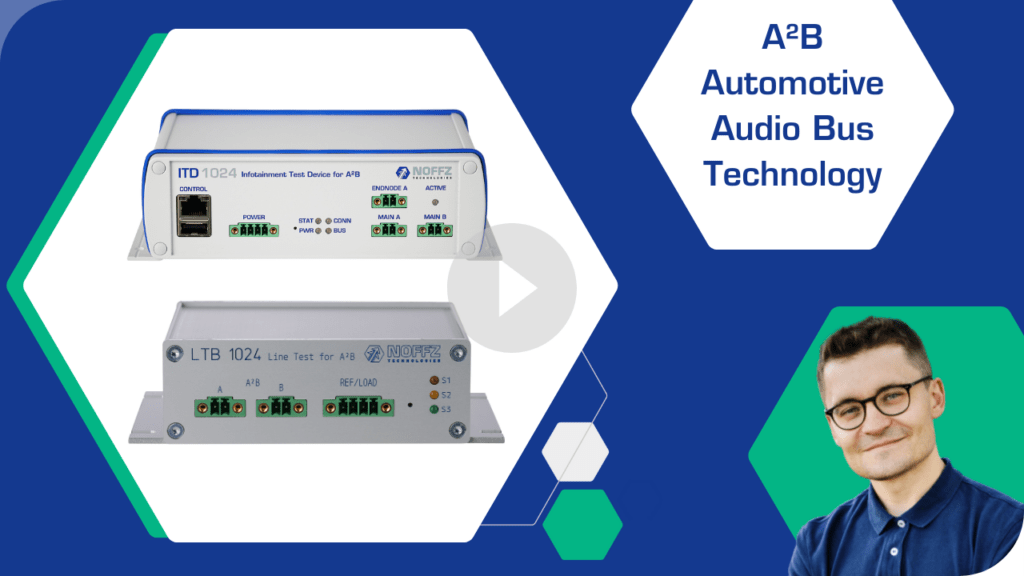

Zum einfachen Testen dieser Strukturen haben wir eine innovative Lösung entwickelt: Die NOFFZ Infotainment Test Device – ITD 1024. Das Gerät prüft umfassend und äußerst zuverlässig die gesamten A2B®-Signale und die -Kommunikation. Sie können das ITD 1024 bereits ab der Entwicklung, zur Validierung und in der Produktion einsetzen.
Komplettiert wird unser A2B®-Testangebot durch unserer Line Test Box – LTB 1024. Dieses innovative Gerät kann die Busspannung und den Strom zwischen zwei A2B®-Knoten während des Busbetriebs messen, das Einfügen von Fehlern auf beiden A2B®-Leitungen simulieren und eine Lastsimulation durchführen.
DAS ZEICHNET DEN A2B®-BUS AUS
Merkmale & Technologie
- 50 MBit/s Datenrate
- Bis zu 32 unabhängige Up- und Downstream-Kanäle
- Ein Master und bis zu 10 Slaves in Linientopologie
- Bis zu 15 m zwischen den Knoten und bis zu 40 m Gesamt-Kabellänge
- 44,1 kHz und 48 kHz Abtastrate, bis zu 32-Bit Audio
A2B® -TEST-LÖSUNGEN VON NOFFZ
