MCU 30XX – Measurement Conditioning Unit für skalierbare Test- & Automationslösungen
Die MCU 30xx ist eine flexible und skalierbare Measurement Conditioning Unit für dezentrale Prüf-, Mess- und Steueranwendungen. Sie wurde speziell für moderne Validierungs- und Automatisierungsumgebungen entwickelt und kombiniert hochpräzise Datenerfassung, Echtzeitkommunikation und nahtlose Systemintegration in einer kompakten, modularen Plattform.
Dank offener Schnittstellen wie REST API und MQTT lässt sich die MCU 30xx schnell in bestehende und neue Testarchitekturen integrieren – sowohl als Standalone-System als auch als Bestandteil vollständig automatisierter Lösungen.
Typische Anwendungen
Die MCU 30xx eignet sich ideal für eine Vielzahl von Test-, Validierungs- und Automatisierungsumgebungen. Sie kann flexibel als Add-on in bestehenden Testsystemen in F&E und Validierung eingesetzt werden und unterstützt gleichzeitig den Aufbau vollständig automatisierter Testsysteme (ATE) sowie modularer Produktionsumgebungen.
Darüber hinaus ist sie optimal für industrielle Testautomatisierung geeignet und ermöglicht dezentrale Messungen direkt innerhalb von Adaptern. Insbesondere in Anwendungen mit hoher Kanalanzahl, wie beispielsweise Monitoring-Systemen oder Multi-DUT-Testern, spielt die MCU 30xx ihre Stärken durch Skalierbarkeit und Leistungsfähigkeit voll aus.
DAS ZEICHNET UNSER PRODUKT AUS
Merkmale & Technologie
- Skalierbare, dezentrale Systemarchitektur
- REST API und MQTT für einfache Integration
- Webbasierte Benutzeroberfläche für Konfiguration und Steuerung
- Power-over-Ethernet (PoE+) für reduzierte Verkabelung
- Modular erweiterbar für unterschiedliche Anwendungen
- Hochpräzise Mess- und Steuerfunktionen in einer Plattform
Vorteile
Flexible Systemintegration
- REST API für latenzarme Kommunikation
- MQTT-Unterstützung für moderne Konnektivität
- Integration mit offenen Marktsystemen
Dezentrale & skalierbare Architektur
- Dezentrale („On-Spot“) Integration

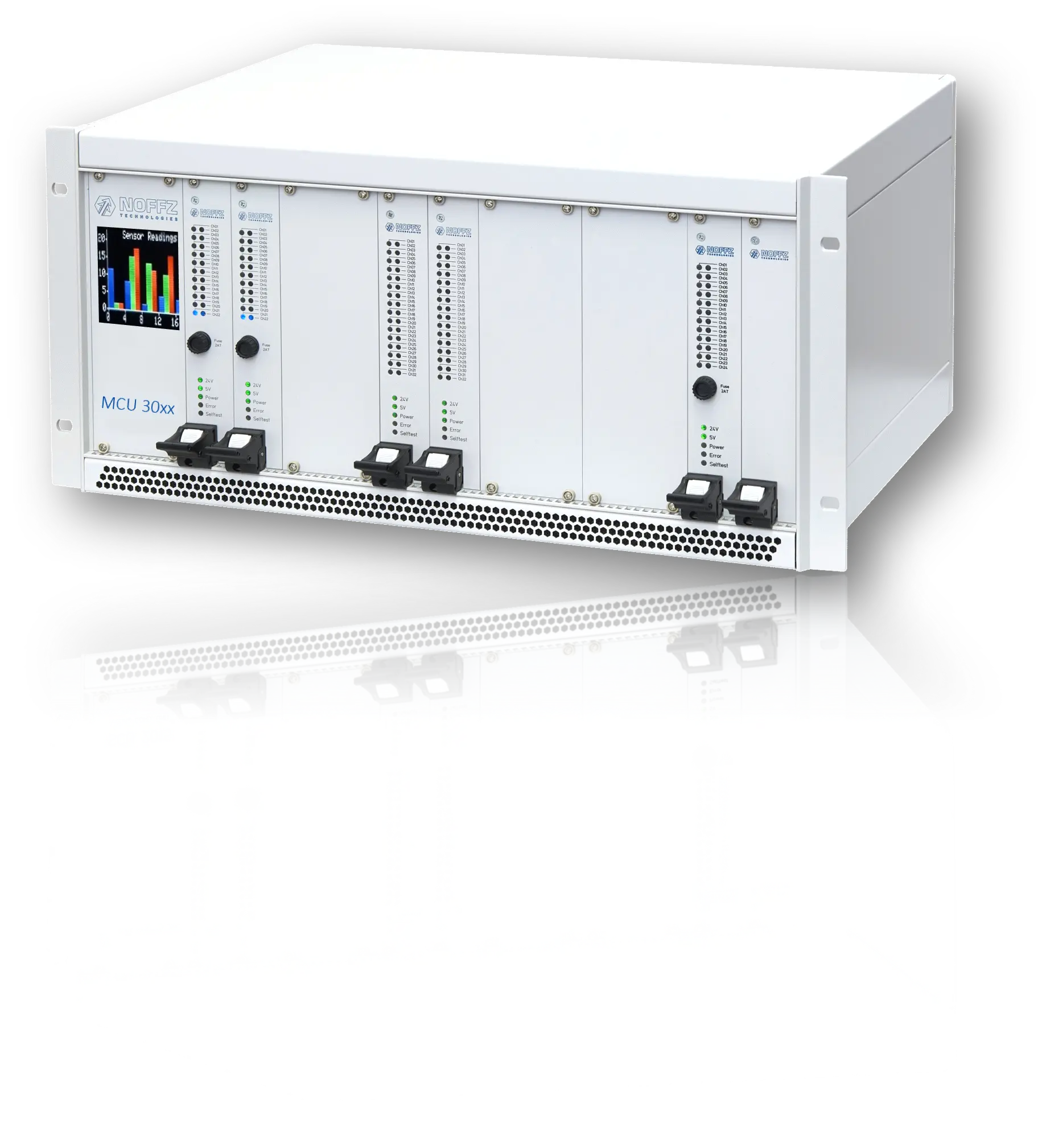

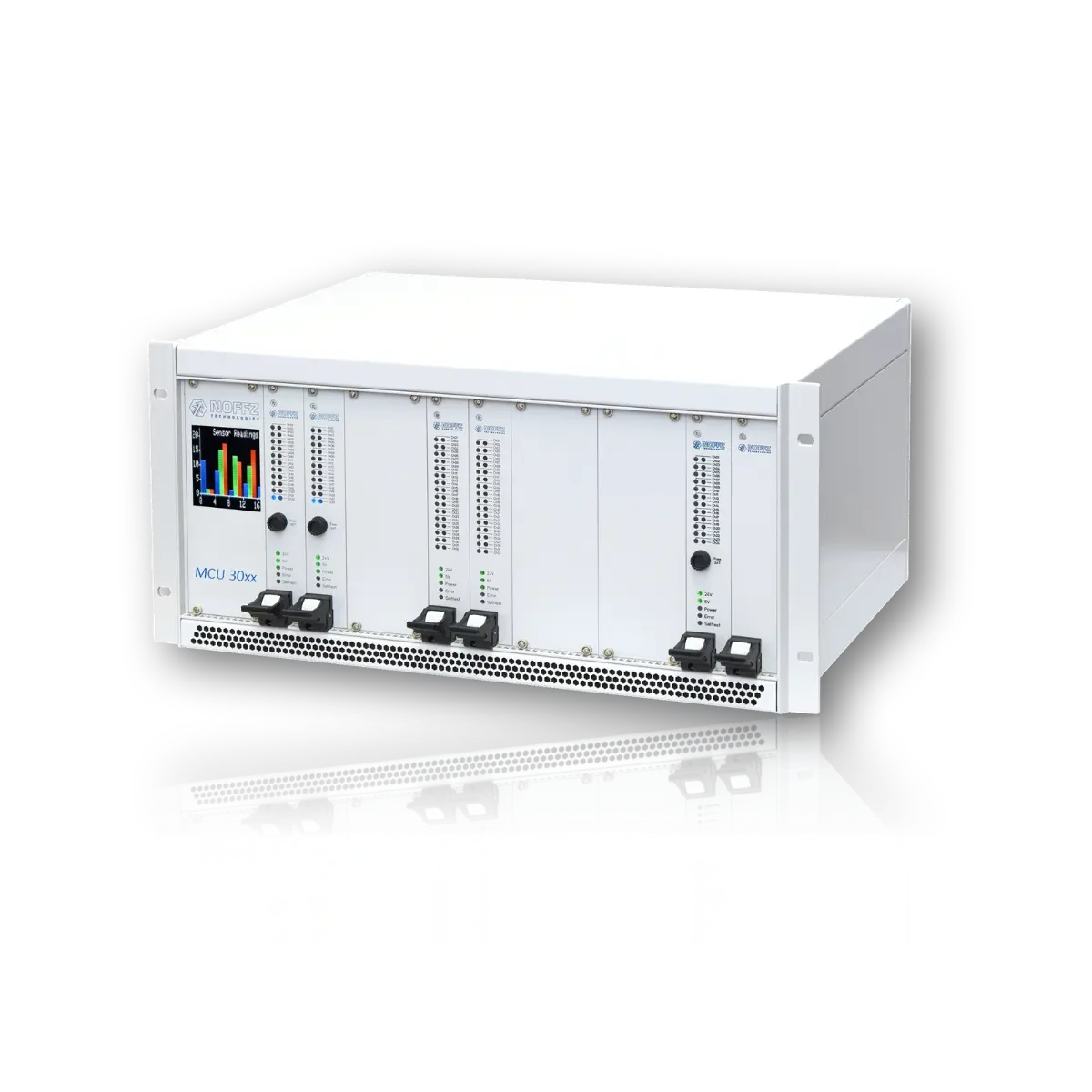

- Standalone- und 19“-Rack-Varianten
Benutzerfreundlicher Betrieb
- Webbasierte Oberfläche zur Konfiguration und Steuerung
Effizientes Systemdesign
- Power-over-Ethernet (PoE+) bis 25 W
- Reduzierter Verkabelungsaufwand und vereinfachte Installation
Erweiterte Mess- und Steuerfunktionen

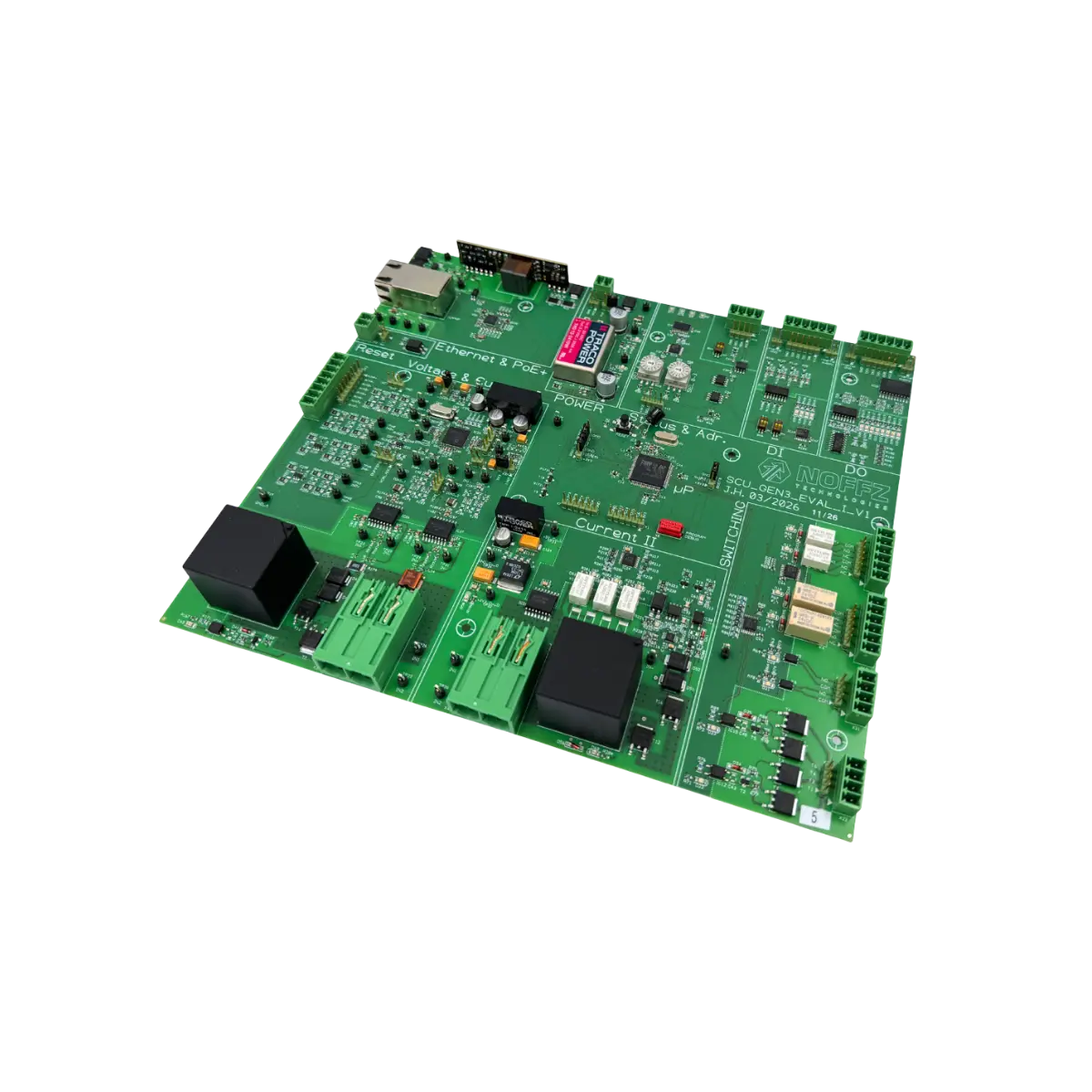

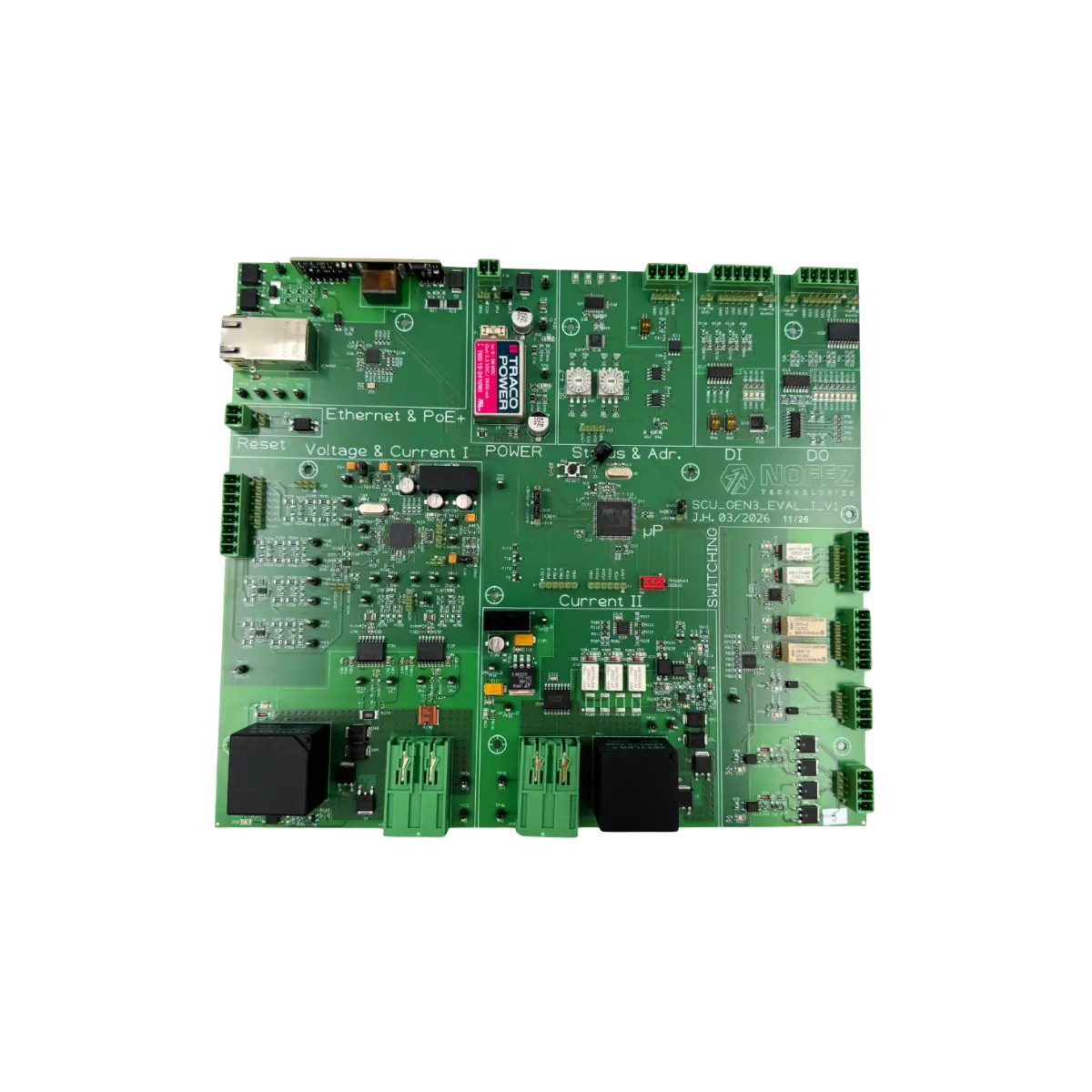

Die MCU 30xx vereint hochpräzise Messtechnik, Signalgenerierung und vielseitige I/O-Funktionalität in einer modularen Plattform. Sie ermöglicht zuverlässige Datenerfassung, Steuerung und Synchronisation in verteilten und automatisierten Systemen.
Hochpräzise Spannungs- und Strommessung
Die MCU 30xx ermöglicht eine hochpräzise Erfassung von Spannungs- und Stromsignalen und unterstützt dabei differenzielle, pseudo-differenzielle sowie Single-Ended-Messungen. Der Spannungsmessbereich reicht von wenigen Millivolt bis zu 59 V bei einer Auflösung im Mikrovolt-Bereich, während Ströme von Mikroampere bis zu 60 A dank Auto-Ranging zuverlässig gemessen werden können.
Mit flexiblen Abtastraten von 250 S/s bis 128 kS/s und galvanisch getrennten Messkanälen gewährleistet die MCU 30xx eine exakte, stabile und sichere Datenerfassung auch in anspruchsvollen Testumgebungen.
Flexible Signalgenerierung
Die MCU 30xx bietet vielseitige Möglichkeiten zur Signalgenerierung und ermöglicht die Erzeugung von Sinus-, Rechteck- und Puls-Signalen für unterschiedlichste Testanforderungen. Der breite Frequenzbereich von 0,1 Hz bis 20 kHz unterstützt eine präzise Ansteuerung und Simulation von Signalen in verschiedensten Anwendungen.
Darüber hinaus ist die Plattform bereits auf zukünftige Erweiterungen, wie die Generierung von Arbiträrsignalen, vorbereitet und bietet somit eine zukunftssichere Lösung für wachsende Anforderungen in der Test- und Automatisierungstechnik.
Digitale Schnittstellen & Steuerung
- PWM Ein- und Ausgang (z. B. für Airbag- oder Lade-Steuerung)
- Isolierte digitale Eingänge (5 V – 24 V)
- Isolierte digitale Ausgänge (3,3 V – 24 V, bis 300 mA)
- Schalten über Reed-Relais, EMR und MOSFET
- I²C-Schnittstelle
- Integrierte Hilfsspannungen (1,8 V, 3,3 V, 5 V)
Nahtlose Integration in Ihre Testarchitektur
- Standalone oder Rack-basierte Integration
- Dezentrale („On-Spot“) Integration möglich
- REST API und MQTT für schnelle Kommunikation
- Kompatibel mit offenen Systemen und Komponenten
