UMX
RF-SIGNALE EINFACH UND EFFIZIENT SCHALTEN UND TESTEN

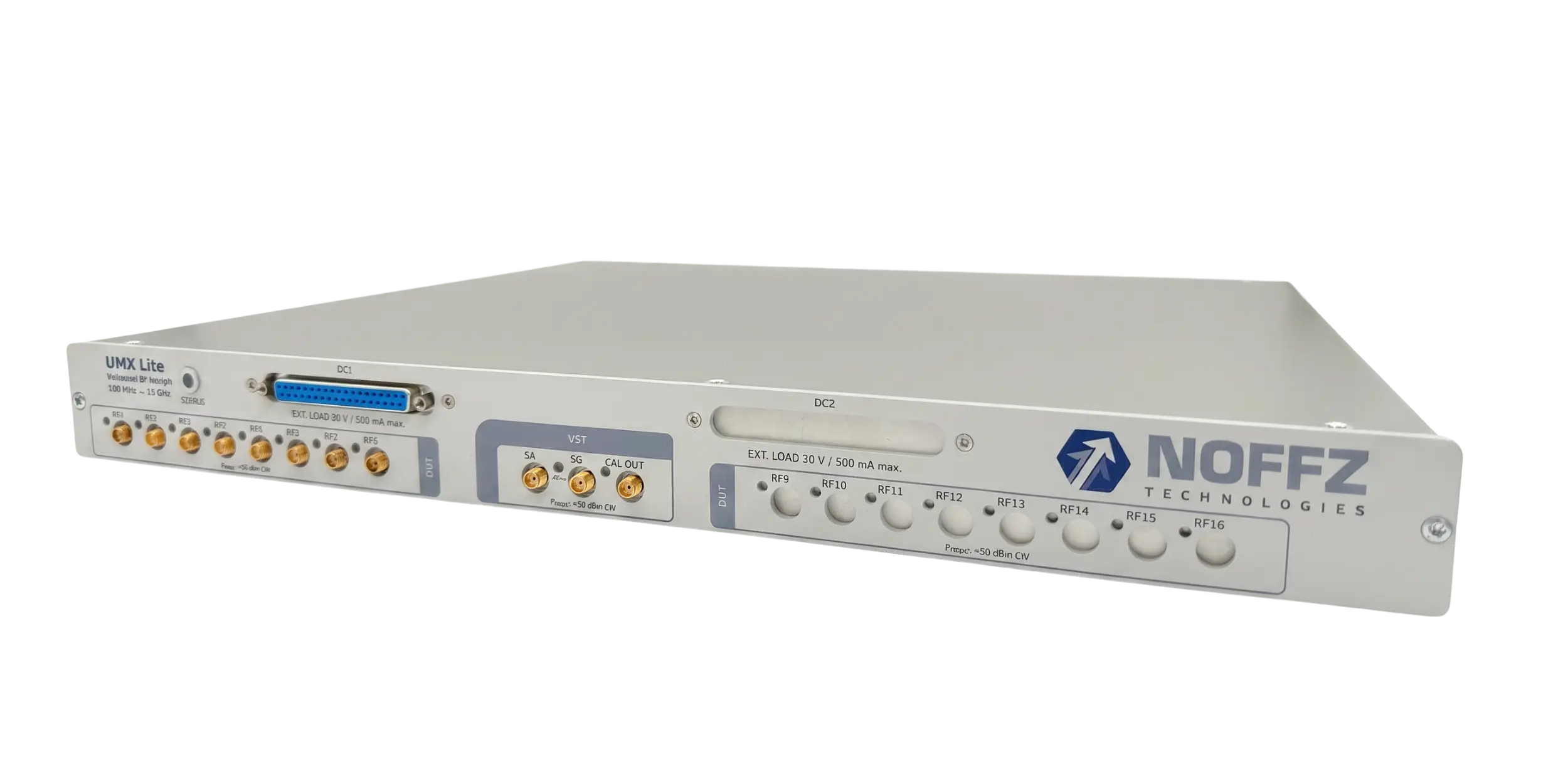

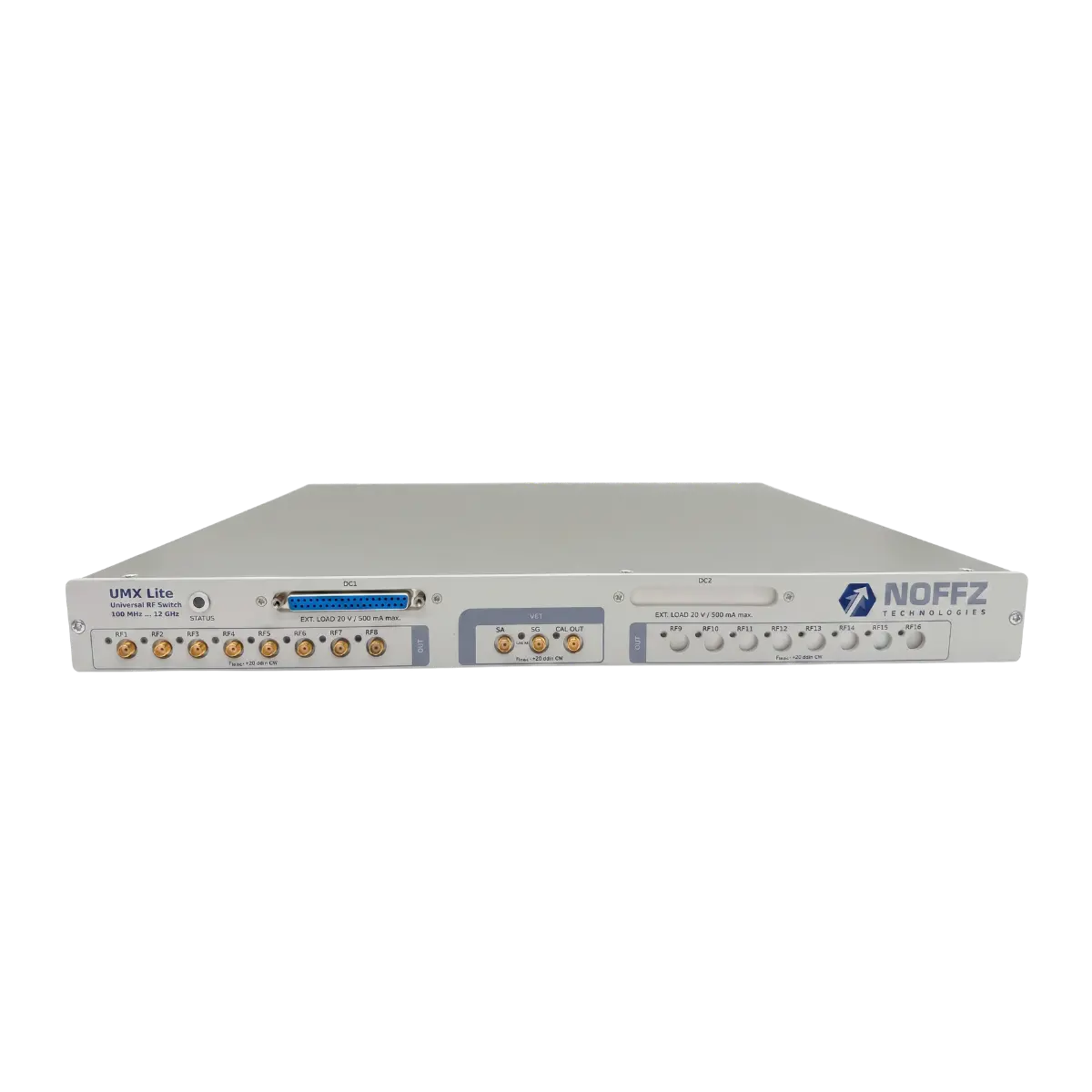

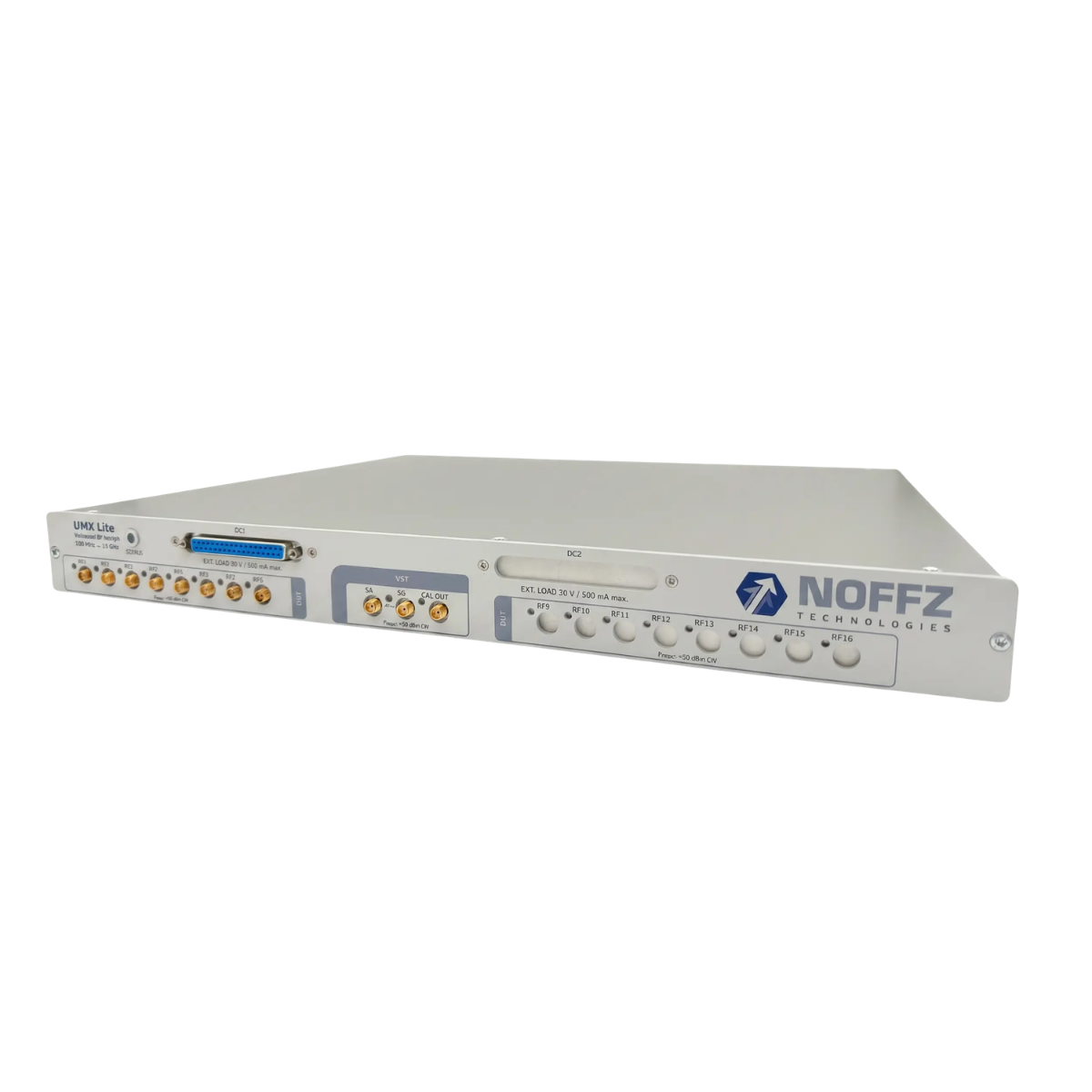

UMX-SP8T-R / UMX-SP16T-R
Als RF-Routing-Kern des NOFFZ Universal Wireless Testers (UWT) vereint die UMX-Produktfamilie nichtreflektierende RF-Schalttechnik mit integrierten DC-Frontend-Funktionen. Mit integrierter Antennen-Phantomspeisung, Antennenerkennung und DC-Lastsimulation ermöglicht sie eine effiziente Signalverteilung sowie die zuverlässige Validierung moderner Fahrzeug-Kommunikationssysteme im Frequenzbereich von 100 MHz bis 12 GHz.
Flexibles RF-Switching für Produktions- und Validierungstests
Der UMX-SP8T-R / UMX-SP16T-R ermöglicht das zuverlässige Routing mehrerer DUT-RF-Ports auf gemeinsame Messgeräte und eignet sich damit ideal für skalierbare Produktions- und Validierungsumgebungen.
Alle RF-Ports sind nicht-reflektierend und auf 50 Ohm angepasst, wodurch stabile und reproduzierbare Messergebnisse gewährleistet werden – auch bei nicht aktiven Signalwegen.
Der erweiterte Breitband-Frequenzbereich bis 12 GHz ermöglicht zudem Tests von Ultra-Wideband-(UWB)-Anwendungen sowie weiteren Funktechnologien der nächsten Generation.
Universeller RF-Switch für Multi-Standard-Tests
Der UMX-SP8T-R / UMX-SP16T-R unterstützt eine Vielzahl moderner Kommunikationsstandards in einer einzigen, flexiblen Testumgebung. Mit einem breiten Frequenzbereich von 100 MHz bis 12 GHz ermöglicht das System zuverlässige Tests für Broadcast-Technologien wie FM und DAB, Mobilfunkstandards wie GSM, UMTS, LTE und 5G sowie drahtlose Technologien wie Wi-Fi, UWB und WiMAX. Darüber hinaus werden auch automotive Anwendungen wie KeylessGo unterstützt, wodurch der Switch eine zukunftssichere Lösung für unterschiedlichste RF-Testanforderungen in Entwicklung und Produktion darstellt.
DAS ZEICHNET UNSER PRODUKT AUS
Merkmale & Technologie
- 8 oder 16 bidirektionale DUT-RF-Ports
- SP8T / SP16T Architektur für flexibles Signalrouting
- Breitbandiger Frequenzbereich von 100 MHz bis 12 GHz – ideal für Ultra-Wideband-(UWB)-Tests
- Nicht-reflektierendes RF-Design mit 50 Ω Anpassung
- Integrierte Antennen-Phantomspeisung (Bias) und Antennenerkennung für Automotive-Funkanwendungen
- Integrierte DC-Lastsimulation pro Kanal: OPEN, LOAD (ESD/A/B/C), SHORT nach GND, SHORT nach VBAT
- Integrierte Messfunktionen: Spannungsmessung bis 20 V, Strommessung bis ±500 mA
- Konfigurierbare DC-Lastbedingungen
- Fernsteuerbar für automatisierte Testsysteme

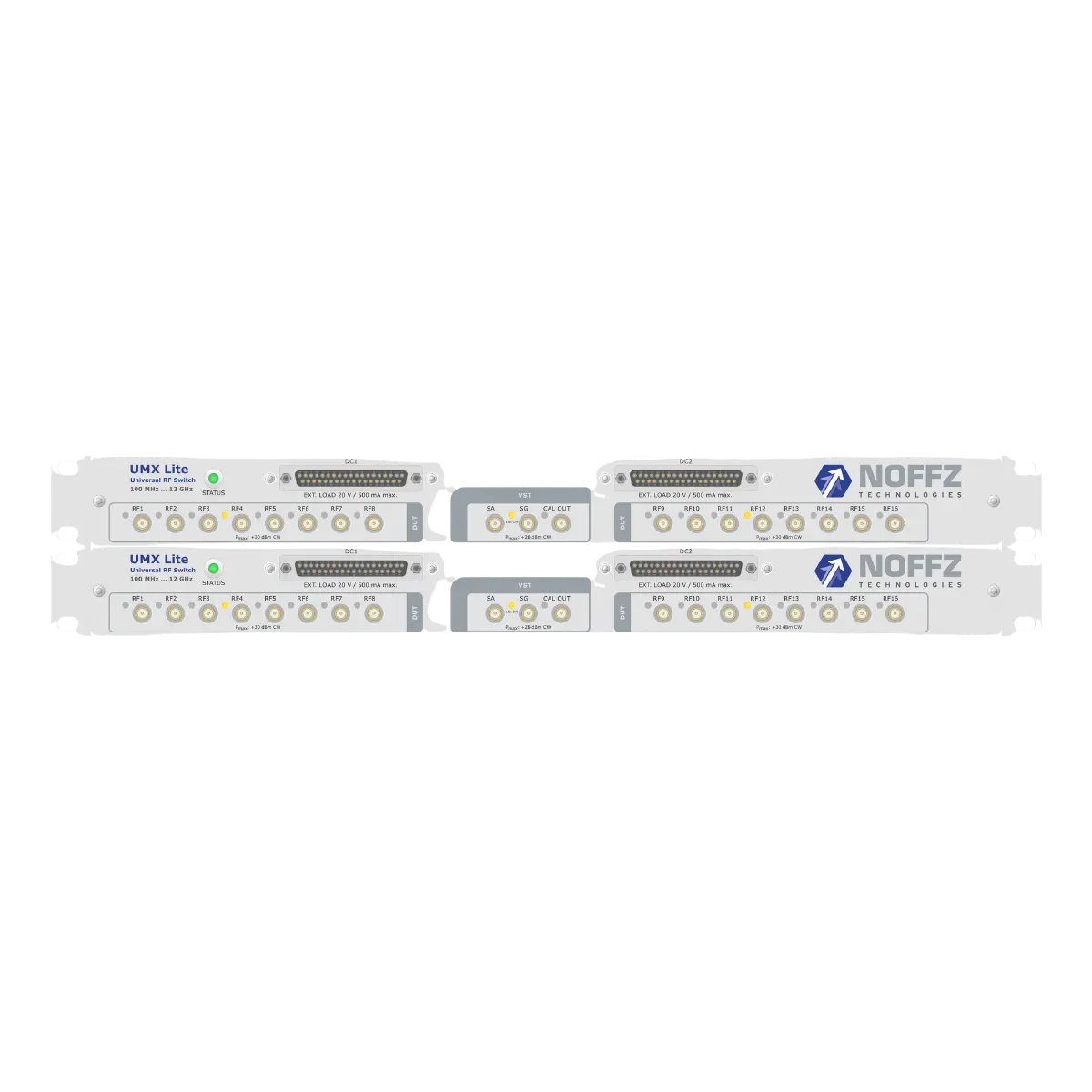

- Kompaktes 19"-Rack-Design (1U)
Vorteile
- Kombination aus RF-Switching und DC-Test in einem System
- Breitbandige Frequenzabdeckung bis 12 GHz für Ultra-Wideband-(UWB)-Anwendungen
- Reduzierung der Systemkomplexität und Testkosten
- Effizientes Multi-DUT-Testing mit nur einem Messaufbau
- Hohe Messstabilität durch nicht-reflektierendes Design
- Reduzierter Bedarf an externer Messtechnik durch integrierte Messfunktionen
- Skalierbare und platzsparende Systemintegration
- Optimiert für automatisierte Testumgebungen
Integrierte DC-Testmöglichkeiten
Der UMX integriert fortschrittliche DC-Test- und Simulationsfunktionen direkt in die RF-Switching-Architektur. Jeder DUT-Kanal unterstützt mehrere DC-Zustände, wodurch Open-Circuit-, Last- und Kurzschluss-Szenarien simuliert werden können. Konfigurierbare Lasten sowie die Möglichkeit, VBAT-Bedingungen abzubilden, ermöglichen eine umfassende elektrische Validierung parallel zur RF-Messung und reduzieren den Bedarf an zusätzlicher Hardware.
Intuitive Gerätesteuerung und Diagnose
Die UMX-Plattform unterstützt die fernsteuerbare Geräteanbindung über SCPI, wodurch eine nahtlose Integration in automatisierte Testsysteme ermöglicht wird.

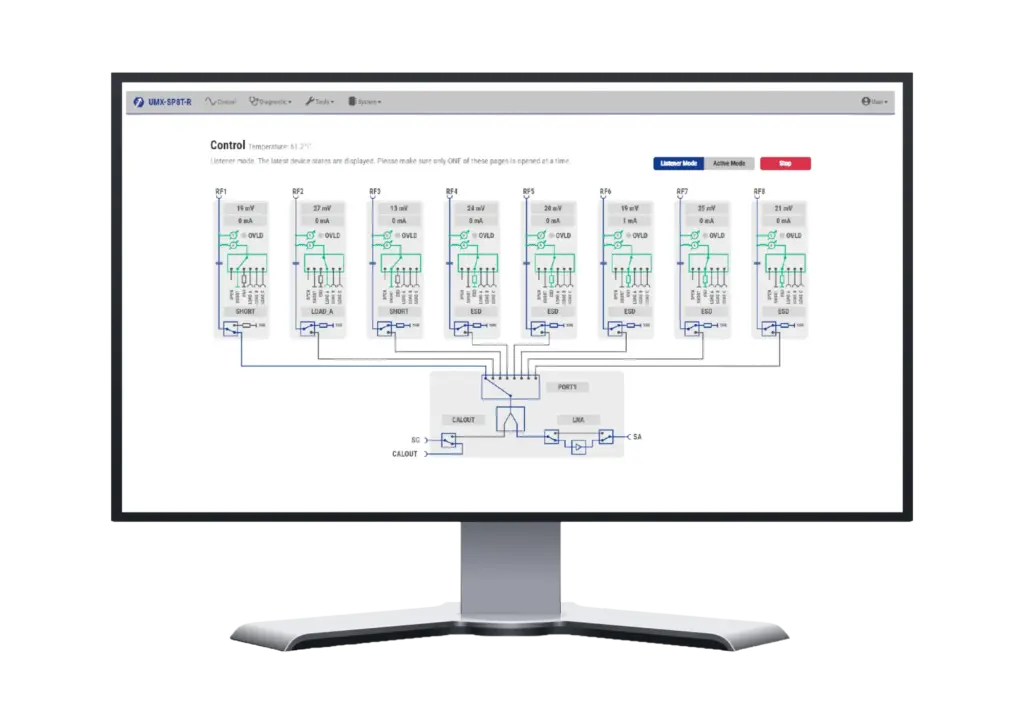

Darüber hinaus bietet das integrierte webbasierte Soft Front Panel einen intuitiven Zugriff auf Gerätekonfiguration, RF-Routing, DC-Lastsimulation, Messfunktionen und Diagnoseinformationen in Echtzeit.
Integrierte Messfunktionen für zuverlässige Validierung
Mit integrierter Spannungs- und Strommessung auf jedem DUT-Kanal ermöglicht das System eine Echtzeitüberwachung des elektrischen Verhaltens während des Tests. Zwei Messmodi erlauben sowohl die Analyse des Stromflusses vom DUT in das System als auch vom System zum DUT, beispielsweise zur Simulation von Batterieversorgung.
Für skalierbare Testsysteme entwickelt
Anwendungsbereiche
Die UMX-Produktfamilie
Die UMX-Produktfamilie bietet flexible RF-Switching-Lösungen für unterschiedlichste Wireless-Testanwendungen. Je nach erforderlichem Frequenzbereich, Portanzahl und Routing-Komplexität stehen verschiedene Systemkonfigurationen zur Verfügung.
Zur Produktfamilie gehören die UMX-8X32-R Universal Switch Matrix mit 32 Ports, der UMX-8SPDT-R Universal Switch Matrix Extender zur Kopplung von zwei UMX-8X32-R Systemen sowie die neuesten UMX-SP8T-R und UMX-SP16T-R Universal Switch Matrix Lite Modelle mit 8 bzw. 16 Ports.
Während die UMX-8X32-R und der UMX-8SPDT-R seit mehr als fünf Jahren erfolgreich in anspruchsvollen Testumgebungen eingesetzt werden, repräsentieren die UMX-SP8T-R und UMX-SP16T-R die neueste Generation der Plattform. Die einzelnen Varianten unterscheiden sich hinsichtlich Frequenzbereich und Signalrouting-Funktionen und ermöglichen so die optimale Anpassung an unterschiedliche Testanforderungen.
Optimieren Sie Ihre RF-Testumgebung
- Angebot anfordern
- Experten kontaktieren
- Anwendung besprechen
