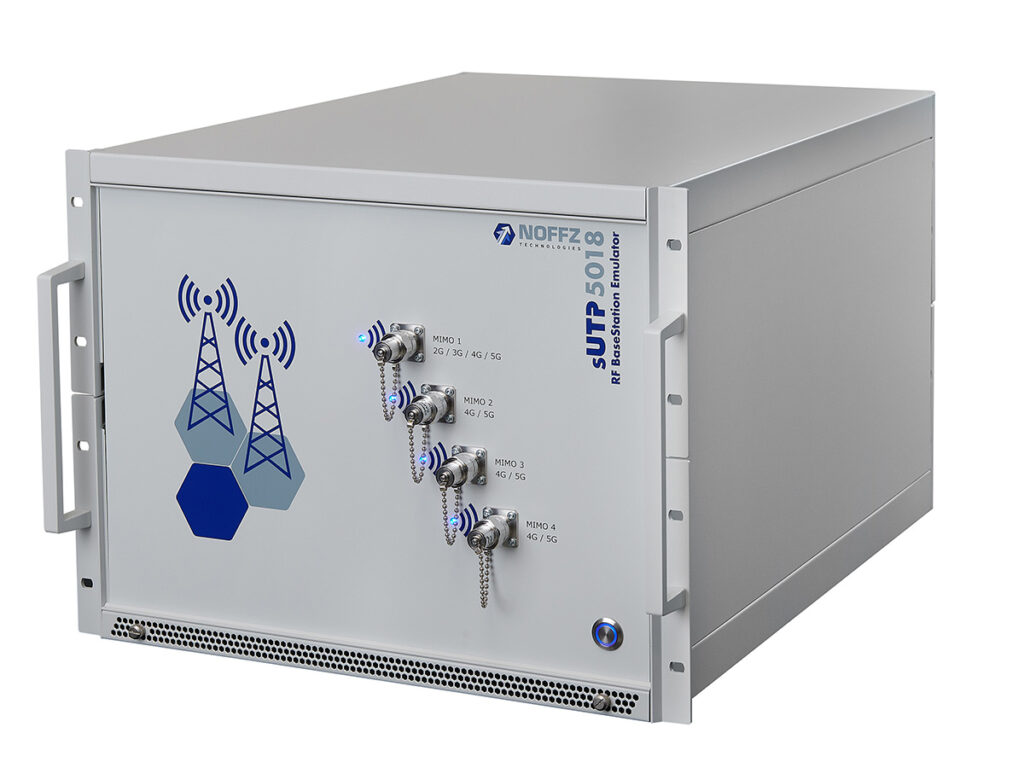

NOFFZ Base Station Emulator (BSE)

Worin unterscheidet sich der NOFFZ BSE von einer herkömmlichen Callbox?

Der NOFFZ BSE ist ein softwarebasierter Mobilfunknetz-Emulator auf SDR-Hardware, der von Grund auf für den parallelen Multi-DUT-Test ausgelegt wurde. Da der Netz-Stack in Software läuft, deckt ein einziges Gerät 2G bis 5G sowie nicht-terrestrische Netze ab. Die Kombination aus SDR-Hardware und softwarebasiertem Ansatz ergibt ein Funktionstest-Werkzeug für Mobilfunkgeräte zu einem Bruchteil der Kosten herkömmlicher Messgeräte.

Welche Mobilfunktechnologien unterstützt der BSE?

Er emuliert 2G- (GSM), 3G- (WCDMA Release 99), 4G/LTE- und 5G-Netze, einschließlich der 5G-Betriebsarten Standalone (SA) und Non-Standalone (NSA) sowie Dual-MME-/Dual-MNO-Konfigurationen. Ebenso unterstützt werden NB-IoT und LTE-M für M2M- und IoT-Geräte.

Kann der BSE nicht-terrestrische Netze (NTN) simulieren?

Ja. IoT NTN und Direct-to-Cell (D2C) – Satellitenkonnektivität für herkömmliche Mobilfunkgeräte, auch Direct-to-Device oder Satellite-to-Phone genannt – sind serienmäßig enthalten, NR NTN ist optional verfügbar. Geräte mit Satellitenkonnektivität – Satelliten-IoT-Modems, Smartphones und Telematikeinheiten mit Satelliten-Fallback – lassen sich im Labor unter reproduzierbaren Bedingungen validieren.

Was ist ein NTN-Test?

Ein NTN-Test (Non-Terrestrial Network) validiert die Satellitenkonnektivität eines Geräts – also sein Verhalten, wenn es sich über satellitengestützte Zellen statt über terrestrische Basisstationen verbindet. Da sich eine reale Satellitenkonstellation nicht für kontrollierte, wiederholbare Tests nutzen lässt, werden NTN-Szenarien im Labor emuliert, wo sich Signalbedingungen, Laufzeiten und Handover exakt reproduzieren lassen.

Wie viele Geräte lassen sich gleichzeitig testen?

Ein einzelner BSE betreibt bis zu 4 unabhängige Zellen und verbindet bis zu 32 Mobilfunkmodule (UEs) parallel. So validieren Sie viele Telematikeinheiten oder IoT-Modems gleichzeitig statt nacheinander.

Was ist der Unterschied zwischen Signaling- und Non-Signaling-Test?

Beim Signaling-Test meldet sich der Prüfling vollständig an einem emulierten Live-Netz an, und Sie prüfen reale Funktionen wie Anrufe, Daten, Handover und eCall. Beim Non-Signaling-Test wird die HF direkt gemessen, ohne vollständige Netzanmeldung – das ist schneller und in der Produktion üblich. Der BSE ist für Signaling-Tests ausgelegt; für den Non-Signaling-HF-Test in der Produktion bietet NOFFZ den Universal Wireless Tester.

Lassen sich eCall und Next Generation eCall (NG eCall) testen?

Ja. Der BSE unterstützt Notruftests einschließlich Empfang und Verifikation des Minimum Set of Data (MSD) – für klassischen eCall über leitungsvermittelte 2G-/3G-Anrufe und für NG eCall über 4G/5G.

Werden Handover-Tests unterstützt?

Ja. Der BSE simuliert Intra-RAT-Handover und Handover zwischen 5G-Standalone-, 4G- und 2G-Zellen sowie Inter-RAT-Handover zwischen 4G- und 5G-Zellen. Ein Gerät lässt sich damit genauso zwischen benachbarten Zellen bewegen wie in einem realen Netz.

Benötige ich ein Live-Netz eines Mobilfunkbetreibers oder eine kommerzielle SIM-Karte?

Nein. Weder ein Live-Netz noch ein Mobilfunkvertrag sind erforderlich. Der BSE erzeugt ein privates, in sich geschlossenes Mobilfunknetz in Ihrem Labor oder Ihrer Fertigung; die Prüflinge nutzen eine Test-SIM oder eSIM, die für das emulierte Netz provisioniert ist. So behalten Sie die volle Kontrolle über die Signalbedingungen und volle Reproduzierbarkeit.

Lässt sich der BSE automatisieren und in ein größeres Testsystem integrieren?

Ja. Er bietet eine Web-UI für die interaktive Bedienung und eine REST-API für die Testautomatisierung und lässt sich in NOFFZ-Testsysteme wie das Validierungs-Rack UTP 7033 integrieren – bis hin zu einem kompletten Infotainment-Validierungsaufbau mit GNSS, V2X, Wi-Fi, Bluetooth und Rundfunk.

Welche Geräte werden typischerweise damit getestet?

Telematik-Steuergeräte (TCUs), V2X-Kommunikationsmodule, Smartphones, IoT-/M2M-Modems und die Mobilfunkschnittstellen in E-Ladestationen – verbreitet in den Bereichen Automotive, Infotainment/Telematik, Elektromobilität, Telekommunikation, Smart City, IoT und Medizintechnik. Darüber hinaus wird der BSE als Lehrmittel in der Luft- und Raumfahrt sowie im Verteidigungsbereich eingesetzt.
